YSCT-YE02DAL 1進2出分量視頻&立體/數字音頻雙絞線延長分配器- 具串接功能 Component Video (YPbPr) & Stereo Audio CAT5 Extender

YSCT-YE02DAL

商品型號: YE02DAL

1進2出分量視頻&立體/數字音頻雙絞線延長分配器- 具串接功能

商品規格:

使用一條網路線連接，同時延長色差影像&立體/數位聲音
影像解析度最高可達1080p
傳輸距離最遠可達300公尺
1組近端輸出或供串接時使用，另1組遠端網路線延伸距離輸出
近端輸出可作堆疊使用連接更多輸出
聲音採用數位傳輸，音質不失真
可選接收器：YE02DALR，YE02DALS

產品型號	YE02DALT
最高支援解析度	1080p
影像頻寬輸出	近端 750MHz (-3dB) / 遠端 350MHz (-3dB)
影像輸入 / 輸出	RCA x 6：Y (75Ω，1.0 Vp-p)，Pb Pr (75Ω，0.7 Vp-p)
聲音頻寬	20-20KHz (-3dB)
類比聲音取樣率	44.1KHz or 48KHz
類比聲音輸入 / 輸出	RCA x 4 (10KΩ)，3 Vp-p (Max)
數位聲音輸入 / 輸出	RCA x 4 (10KΩ)，3 Vp-p (Max) + Coaxial RCA x 2 (75Ω)
環路輸出端子	RJ45 x 1
最遠傳輸距離	300公尺
電源變壓器	DC 5V 2A
最大消耗電流	400mA
尺寸 mm	125 x 95 x 30
重量 g	265

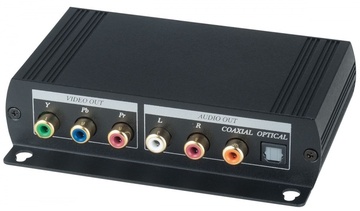

產品型號	YE02DALR
最高支援解析度	1080p
影像頻寬	150MHz (-3dB)
影像輸出	RCA x 3：Y (75Ω，1.0 Vp-p)，Pb Pr (75Ω，0.7 Vp-p)
類比聲音輸出	RCA x 2 (10KΩ)，3 Vp-p (Max)
數位聲音輸出	Coaxial RCA x 1 (75Ω)，Optical x 1
連線端子	RJ45 x 1
環路輸出端子	RJ45 x 1
最遠傳輸距離	300公尺
電源變壓器	DC 5V 2A
最大消耗電流	800mA
尺寸 mm	125 x 95 x 30
重量 g	265

Product ID: YE01A

Component Video (YPbPr) & Stereo Audio CAT5 Extender

Specifications:

The Component Video & Stereo Audio CAT5 Extender is designed for component video signal (Y, Pb, Pr) and stereo audio to be transmitted via cost effective one CAT5 UTP cable. Used in pairs, the Component Video/Stereo Audio BALUN supports 480i/480p/720p/1080i/1080p video formats for hi-definition (HDTV) video application. Application for control rooms, multimedia rooms, communications centers, convention facilities, classroom video corporate projection system.

Features:

Send Component Video (YPbPr) and stereo audio over one CAT5 cable.
Passive, no power required.
Support up to HDTV (480i /480p/720p/1080i/1080p).
Transmission distance up to 300 meters at 480p/480i.
Transmission distance up to 100 meters at 1080p/1080i.
Perfect for DVD, VCR, DVR, TV, Satellite receivers, monitors, home theatre and other equipments supporting component video.

ITEM	YE01A
Video Connector	RCA：Green (Y)，Blue (Pb)，Red (Pr)
Video Input/ Output	Y (75Ω‧1Vp-p)，Pb (75Ω‧0.7Vp-p)，Pr (75Ω‧0.7Vp-p)
Resolution	1080p (Max)
Audio Connector	RCA：White (L)，Red (R)
Audio Input / Output	L，R (20KΩ‧3Vp-p) Max
Cable Connector	RJ45
Link cable	Cat.5E/6
Transmission distance	480p (300M)，1080p (100M)
Dimensions	91.6 × 76.6 × 26 (mm)
Shipping Weight	170 (g)
