    首頁 > > ALPHA-MIL-W-16878 軍規電子線(pvc)

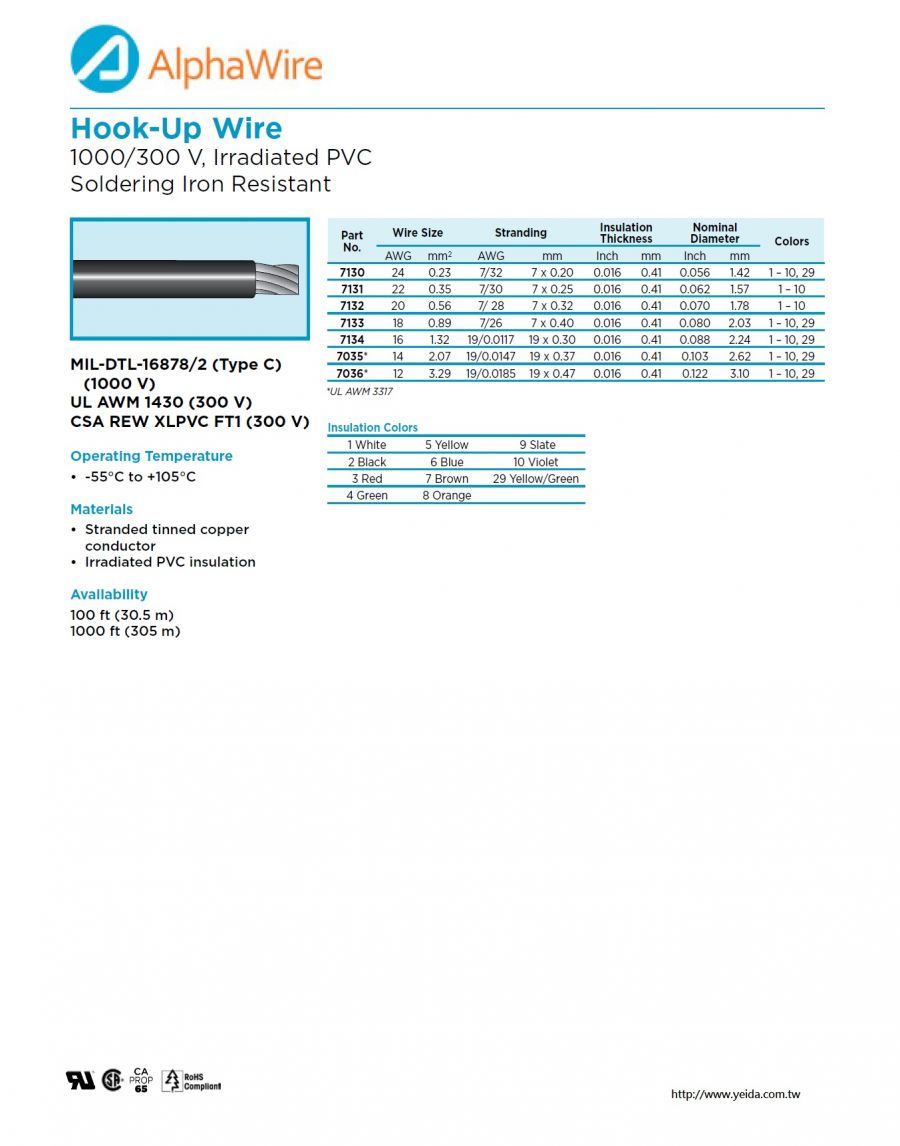

    ALPHA-7131 Awg22 300V IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430 軍規電子線
    看原圖
    		ALPHA-7131


    商品編號: ALPHA-7131

    ALPHA-7131 Awg22 300V IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430 軍規電子線

    Part # Voltage AWG Stranding Insulation Thickness Insulation Diameter Insulation Material Applicable Specifications
    7131 300 22 7/30 0.016 0.062 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    The broad range of hook-up wire from Alpha means you will find the product exactly suited to your application— whether it’s as straightforward as a control cabinet in a protected environment or as specialized as a machine tool on the factory floor, a high-temperature oven, or off-road construction equipment.

    Our hook-up wire is available in a variety of insulations to meet your needs for temperature, ability to withstand wear and abrasion, electrical performance, or resistance to oil, solvents, and chemicals.


    Diameters (In)
    1) Component 1 1 X 1 HOOKUP 　
    a) Conductor 22 (7/30) AWG TC 0.030
    b) Insulation 0.016" Wall, Nom. PVC, Irradiated 0.062+/- 0.002
    (1) Print ALPHA WIRE-*
    EXXXXXX RU AWM 1430 105C 300V VW-1
    LLXXXXXX CSA REW XLPVC 105C 300V FT1 ROHS
    * = Factory Code
    [Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]
    (2) Color(s) WHITE, BLACK, RED, GREEN, YELLOW, BLUE, BROWN
    ORANGE, SLATE, VIOLET, YELLOW/GREEN
    ProductIndustryApprovals
    1) UL AWM/STYLE 1430 105°C / 300 VRMS
    2) CSA International REW-XLPVC 105°C / 300 VRMS
    　 FT1 　
    3) Military MIL-W-16878E Type C 105°C / 1000 VRMS
    ProductEnvironmental
    1) EU Directive 2002/95/EC(RoHS):
    　 All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
    2) California Proposition 65: The outer surface materials used in the manufacture of this part meet the requirements of California Proposition 65.
    ProductProperties
    Physical & Mechanical Properties
    1) Temperature Range -55 to 105°C
    2) Bend Radius 10X Cable Diameter
    3) Pull Tension 5.5 Lbs, Maximum
    Electrical Properties (For Engineering purposes only)
    1) Voltage Rating 300 VRMS
    2) Inductance 0.06 µH/ft, Nominal
    3) Conductor DCR 16.2 Ω/1000ft @20°C, Nominal
    ProductOther
    Packaging Flange x Traverse x Barrel (inches)
    a) 1000 FT 6.5 x 4 x 2.5 Continuous length
    b) 100 FT 2.75 x 2 x 1.125 Continuous length
    　 [Spool dimensions may vary slightly]

    满足您的一切连接需要

    Alpha 制造的各类电子连接线，总有一款满足您的应用需要——无论是普通到一个监控环境下的控制柜，还是专业到工厂车间里的机床、高温烘箱或现场施工设备。

    主要特点：

    • 多股绞合或实心祼铜或镀锡铜芯线，及满足特殊应用需求的其它镀层
    • 绝缘层采用不同颜色标识
    • 遵守 UL、CSA 和 Mil 规范
    • 小盘卷仅 100 英尺长，方便运输
    • 采用低磨损无差异设计，便于搬运、剥线和端接
    • 绝缘材料众多
    符合性证明
    敬启者：
    Alpha Wire 部件号：7131
    7131 ，符合RoHS标准，以 2005/6/1 的生产为开始
    兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。
    危险物质 最大控制值
    铅 按重量计算不得超过0.1% (1000 ppm)
    汞 按重量计算不得超过0.1% (1000 ppm)
    镉 按重量计算不得超过0.01% (100 ppm)
    六价镉 按重量计算不得超过0.1% (1000 ppm)
    聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
    聚溴二苯醚 (PBDE) 　
    台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
    Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。
    Alpha Wire 公司授权代表签字：
    技术及质保部总监 Dave Watson
    Part # Voltage AWG Stranding Insulation Thickness

    　

    		 Insulation Diameter

    　

    		 Insulation Material
    7055 150 22 7/30 0.01 0.05 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7055/19 150 22 19/34 0.01 0.052 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7056 150 20 7/28 0.01 0.058 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7056/19 150 20 19/32 0.01 0.06 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7057 150 18 7/26 0.01 0.068 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7057/19 150 18 19/30 0.01 0.07 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7058/19 150 16 19/29 0.01 0.076 IRRPVC CA Prop 65, CSA AWM I A/B, CSA FT1, MIL-W-16878E TYPE B, UL AWM 1429
    7130 300 24 7/32 0.016 0.056 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    7131 300 22 7/30 0.016 0.062 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    7132 300 20 7/28 0.016 0.07 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    7133 300 18 7/26 0.016 0.08 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    7134 300 16 19/29 0.016 0.088 IRRPVC CA Prop 65, CSA FT1, CSA REW XLPVC, MIL-W-16878E Type C, UL AWM 1430
    751000 600 10 105/30 0.031 0.18 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173, UL SIS
    751265 600 12 65/30 0.031 0.155 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173, UL SIS
    751441 600 14 '41/30 0.031 0.136 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173, UL SIS
    751626 600 16 26/30 0.031 0.122 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173
    751816 600 18 16/30 0.031 0.109 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173
    752010 600 20 10/30 0.031 0.099 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3173
    758133 600 8 133/29 0.047 0.263 XLPE CSA AWM I A/B, CSA CL1251 XLPE, CSA FT2, UL AWM 3195
    780001 600 1/0 1045/30 0.082 0.592 PVC CSA AWM I A/B, CSA FT1, CSA TEW 105, UL AWM 1232, UL AWM 1284, UL MTW, UL THW, UL VW-1
