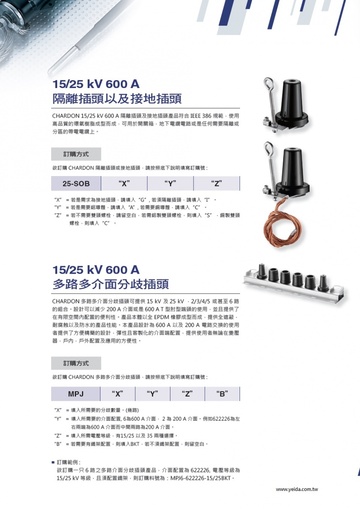

15/25 kV 600 A 多路多介面分歧插頭

CHARD 多路多介面分歧插頭可提供15 kV 及25 kV ，2/3/4/5 或甚至6 路
的組合。設計可以減少200 A 介面或是600 A T 型肘型端頭的使用，並且提供了
在有限空間內配置的便利性。產品本體以全EPDM 橡膠成型而成，提供全遮蔽，
耐腐蝕以及防水的產品性能。本產品設計為600 A 以及 200 A 電路交換的使用
者提供了方便精簡的設計，彈性且客製化的介面端配置，提供使用者無論在變壓
器，戶內，戶外配置及應用的方便性。

訂購方式
欲訂購CHARDON 多路多介面分歧插頭，請按照底下說明填寫訂購號:

MPJ “X” “Y” “Z” “B”

“X” = 填入所需要的分歧數量。(幾路)
“Y” = 填入所需要的介面配置, 6為600 A 介面， 2 為 200 A 介面。例如622226為左
右兩端為600 A 介面而中間兩路為200 A 介面。
“Z” = 填入所需電壓等級，有15/25 以及 35 兩種選擇。
“B” = 若需要有鐵架配置，則填入BKT，若不須鐵架配置，則留空白。

■ 訂購範例:
欲訂購一只6 路之多路介面分歧插頭產品，介面配置為622226, 電壓等級為
15/25 kV 等級，且須配置鐵架，則訂購料號為：MPJ6-622226-15/25BKT。

200A/600A 15kV , 25kV & 35kV Multi Point Junction

Application

Chard multi-point junctions are available in 2,3,4,5 or 6 point configurations with 15 and 25 kV ratings. The junctions design can eliminate or minimize the requirement for 200 A taps on 600 A Tbodies, and provides ideal solutions for limited space installations. The EPDM molded body with corrosion resistant stainless steel bracket is fully shielded, deadfront and submersible. Chardon multipoint junctions provide a convenient, compact design for connecting, looping and taping of 600 A and 200 A T-bodies, elbows and other accessories at a common location where flexibility and operability are important. The products are ideally suited for subsurface, padmount, indoor and outdoor vault applications.
