Gas Discharge Tubes - RL1212 Series 陶瓷氣體放電管
GDT introduction:Gas discharge tubes (GDT) use noble gasses enclosed
in ceramic tubes to provide an alternate circuit path for voltage spikes.The
ceramic envelope and with nickel connectors allow for high loads and Ruilon
offers products that function at 20KA,40KA,50KA,60KA,100KA&150KA.
The breakdown voltages of the devices have a wide range (up to 20%
tolerance).Major applications are high frequency telecommunication
lines,stations, security systems,HID and high quality Surge Protection
Devices (SPD).
GDT介紹:氣體放電管(GDT)採用封閉式高尚的氣體
在陶瓷管,以提供電壓的備用電路路徑spikes.The
陶瓷信封和鎳連接器可用於高負載和Ruilon
提供了在20KA,40KA,50KA,60KA,100KA和150KA功能的產品。
器件的擊穿電壓具有寬範圍(高達20%的
公差).Major應用高頻電信
線路,車站,安全系統,HID和高品質的浪湧保護
設備(SPD)。
Features
1. RoHS & HF compliant
2. Rugged ceramic-metal construction
3. DC spark-over voltage:230~800V
4. Low capacitance
5. Agency recognition :UL/cUL
6. Operating temperature : -30°C ~ +85°C Storage
temperature: -40°C ~ +115°C
Recommended Applications
1. Power supplier
2. Industrial equipment
3. SPD Module
Warehouse Storage Conditions of Products
· Storage Conditions:
1. Storage Temperature: -10°C~+40°C
2. Relative Humidity:≤75%RH
3. Keep away from corrosive atmosphere and sunlight.
· Period of Storage: 1 year

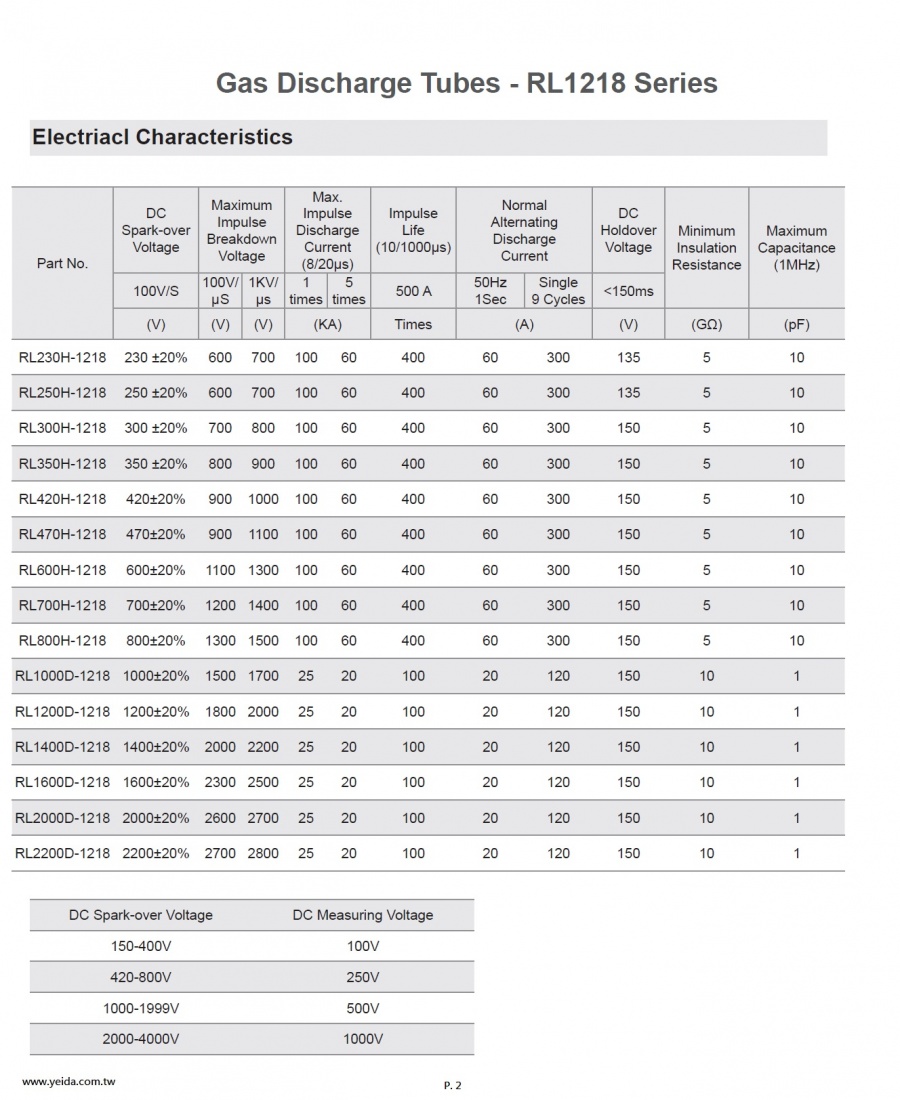

型號/PDF |
100V/S(V) |
1KV/us(V) |
8/20us(KA) |
Times(100A) |
Cj(pF) |
50Hz,1sec(A) |
Package |
RL230H-1218 |
230 |
700 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL250H-1218 |
250 |
700 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL300H-1218 |
300 |
800 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL350H-1218 |
350 |
900 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL420H-1218 |
420 |
1000 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL470H-1218 |
470 |
1100 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL600H-1218 |
600 |
1300 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL700H-1218 |
700 |
1400 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL800H-1218 |
800 |
1500 |
60 |
400 |
5 |
60 |
11.8*17.1MM |
RL1000D-1218 |
1000 |
1700 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
RL1200D-1218 |
1200 |
2000 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
RL1400D-1218 |
1400 |
2200 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
RL1600D-1218 |
1600 |
2500 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
RL2000D-1218 |
2000 |
2700 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
RL2200D-1218 |
2200 |
2800 |
20 |
100 |
5 |
20 |
11.8*17.1MM |
|
|
