IDA-J-TYPE

商品編號: IDA-J-TYPE

J-TYPE Thermocouple Cable 補償導線系列

應用範圍

J-Type適合於-210°C~+350°C溫域中使用，熱電動勢特性僅次於E-Type。缺點則是在於因使用純鐵導體的緣故，在含有水分的氧化氣體中容易導致導體生鏽，於使用時須特別注意。鐵氟龍、矽膠及玻璃纖維材質通過UL VW-1垂直燃燒測試以及多項IEC測試，證實為低煙、無鹵、耐燃之產品。
註: JIS與DIN合金之熱電動勢不同，故不能相互替用

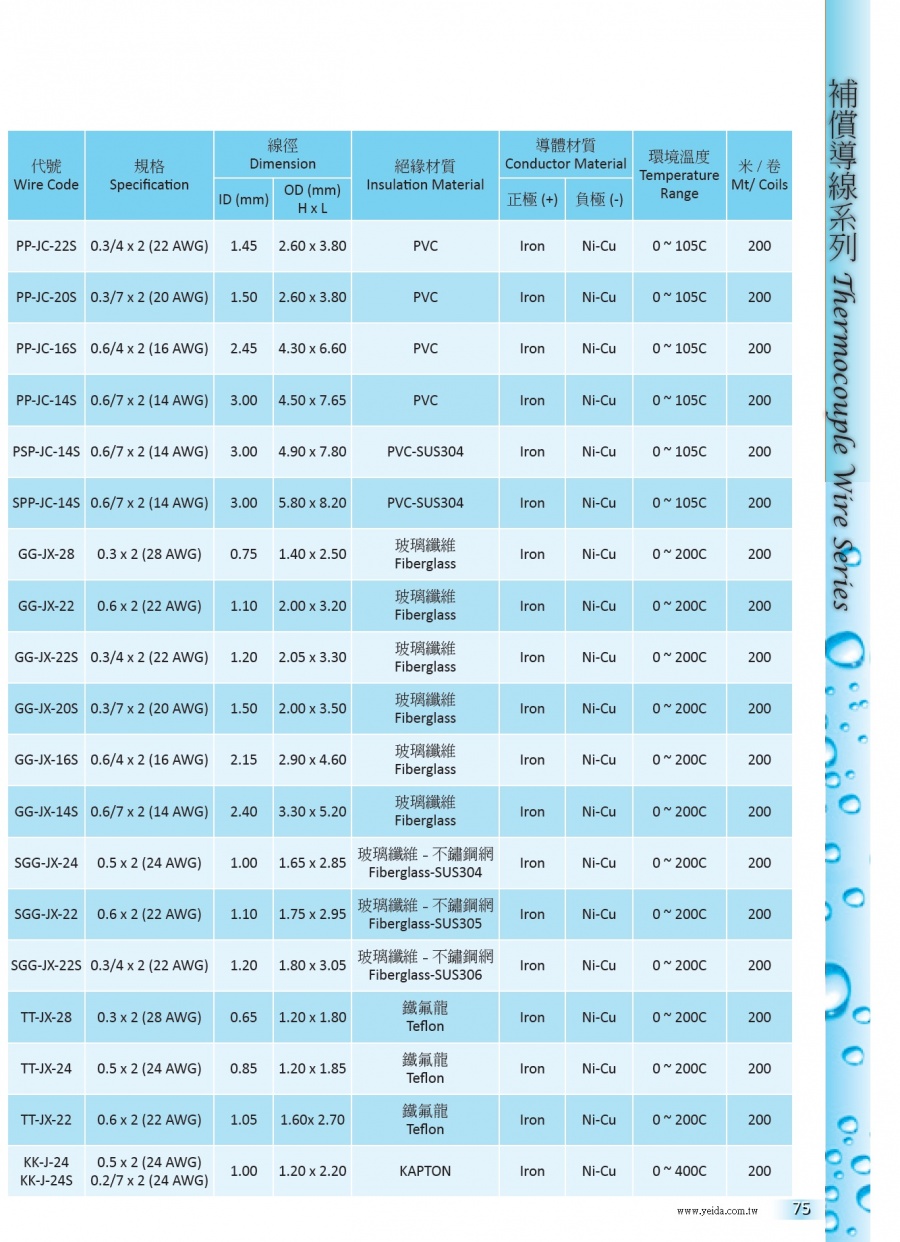

補償導線 J-Type 產品規格表

代號 Wire Code	規格 Specification	線徑 Dimension		絕緣材質 Insulation Material	導體材質 Conductor Material		環境溫度 Temperature Range (°C)	米/卷 Meters/ Coil
代號 Wire Code	規格 Specification	ID (mm)	OD (mm) H x L	絕緣材質 Insulation Material	+	-	環境溫度 Temperature Range (°C)	米/卷 Meters/ Coil
JX-PP-22	0.3/4 x 2 (22 AWG)	1.45	2.4 x 3.75	PVC	Iron	Ni-Cu	0 ~ 105	200
JX-PP-20	0.3/7 x 2 (20 AWG)	1.5	2.4 x 3.75	PVC	Iron	Ni-Cu	0 ~ 105	200
JX-PP-16	0.6/4 x 2 (16 AWG)	2.45	4.5 x 7	PVC	Iron	Ni-Cu	0 ~ 105	200
JX-PP-14	0.6/7 x 2 (14 AWG)	2.8	4.5 x 7.2	PVC	Iron	Ni-Cu	0 ~ 105	200
JX-P1P-14	0.6/7 x 2 (14 AWG)	2.8	5.2 x 7.5	PVC-SUS304	Iron	Ni-Cu	0 ~ 105	200
JX-1PP-14	0.6/7 x 2 (14 AWG)	2.8	4.95 x 7.65	PVC-SUS304	Iron	Ni-Cu	0 ~ 105	200
JX-GG-28N	0.3 x 2 (28 AWG)	0.7	1.2 x 1.8	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-GG-22N	0.6 x 2 (22 AWG)	1.1	2 x 3.2	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-GG-22	0.3/4 x 2 (22 AWG)	1.6	2.3 x 3.6	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-GG-20	0.3/7 x 2 (20 AWG)	1.7	2.4 x 3.8	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-GG-16	0.6/4 x 2 (16 AWG)	2.05	2.8 x 4.9	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-GG-14	0.6/7 x 2 (14 AWG)	2.4	3.3 x 5.2	玻璃纖維 Fiberglass	Iron	Ni-Cu	0 ~ 200	200
JX-1G-22N	0.6 x 2 (22 AWG)	1.1	1.8 x 2.7	玻璃纖維-不鏽鋼網 Fiberglass-SUS304	Iron	Ni-Cu	0 ~ 200	200
JX-1G-22	0.3/4 x 2 (22 AWG)	1.2	1.8 x 2.7	玻璃纖維-不鏽鋼網 Fiberglass-SUS304	Iron	Ni-Cu	0 ~ 200	200
JX-TT-28N	0.3 x 2 (28 AWG)	0.65	1.2 x 1.8	鐵氟龍 Teflon	Iron	Ni-Cu	0 ~ 200	200
JX-TT-24N	0.5 x 2 (24 AWG)	0.9	1.4 x 2.3	鐵氟龍 Teflon	Iron	Ni-Cu	0 ~ 200	200
JX-TT-22N	0.6 x 2 (22 AWG)	1.05	1.75 x 2.75	鐵氟龍 Teflon	Iron	Ni-Cu	0 ~ 200	200
JX-KK-24N	0.5 x 2 (24 AWG)	0.6	0.75 x 1.3	KAPTON	Iron	Ni-Cu	0 ~ 400	200
JX-KK-24	0.2/7 x 2 (24 AWG)	0.7	0.8 x 1.5	KAPTON	Iron	Ni-Cu	0 ~ 400	200

技術資料

絕緣體種類特性
種類 Material	適用溫度 Temp Range (°C)	耐燃性 Flame Retardant	耐磨性 Friction Resistance	耐油性 Oil Resistance	耐酸鹼性 Chemical Resistance	耐濕性 Waterproof	可繞性 Flexibility
塑膠 PVC	-10 ~ 105	Bad	Good	Bad	Fair	Good	Excellent
橡膠 EPR/HYP Rubber	-15 ~ 110	Bad	Good	Good	Good	Good	Excellent
矽膠 Silicone	-60 ~ 200	Good	Good	Excellent	Excellent	Excellent	Excellent
聚合氟化物 FEP Fluoropolymer FEP	-100 ~ 200	Excellent	Excellent	Excellent	Excellent	Excellent	Good
聚合氟化物 PFA Fluoropolymer PFA	-267 ~ 260	Excellent	Excellent	Excellent	Excellent	Excellent	Good
聚醯亞胺 KAPTON	-267 ~ 316	Good	Good	Good	Good	Fair	Fair
玻璃纖維 Fiberglass	-100 ~ 500	Excellent	Fair	Fair	Excellent	Bad	Fair
耐高溫陶瓷纖維 Ceramic Fiber	-100 ~ 1200	Excellent	Bad	Fair	Excellent	Bad	Fair

縮寫對照表

絕緣體縮寫表			導體縮寫表
中文	English	Abbreviation	中文	English	Abbreviation
塑膠	PVC	P	無氧銅	Oxyen-Free Copper	OFC
橡膠	EPR/HYP Rubber	R	銅鎳合金	Ni-Copper	Ni-Cu
矽膠	Silicone Rubber	S	鎳鉻合金	Nickel-Chromiun	Ni-Cr
聚合氟化物 FEP	Fluoropolymer FEP	T	鎳鋁合金	Nickel-Alumel	Ni-Al
聚合氟化物 PFA	Fluoropolymer PFA	T	鐵	Iron	Iron/Fe
KAPTON	KAPTON	K	鍍錫銅	Tinned Copper	Tc
玻璃纖維	Fiberglass	G	鍍包鋼	Copper Claded Steel	CCS
耐高溫陶瓷纖維	Ceramic Fiber	C	不鏽鋼	Stainless Steel	SUS304
雲母	Mica	M	純鎳	Pure Nickel	PN
