    首頁 > > YNZ-補償導線系列 (Thermocouple Cable)

    K-TYPE Thermocouple Wire 熱偶補償導線
    看原圖
    		IDA-K-TYPE


    商品編號: IDA-K-TYPE

    Thermocouple Wire K-TYPE Seriors 熱偶補償導線

    應用範圍

    K-Type補償導線可使用至1200°C左右之高溫，熱電動勢的直線性良好，耐熱，耐蝕性高，在二氧化碳等氣體中，熱電動勢頗為安定。在H2、CO等氣體中，氧氣分壓低的情況下，鎳鉻合金線會劣化而產生"Green Rot"(構成合金的鉻之選擇性氧化現象，因而熱電動勢值會顯著降低而產生誤差)。鐵氟龍、矽膠及玻璃纖維材質通過UL VW-1垂直燃燒測試以及多項IEC測試，證實為低煙、無鹵、耐燃之產品。

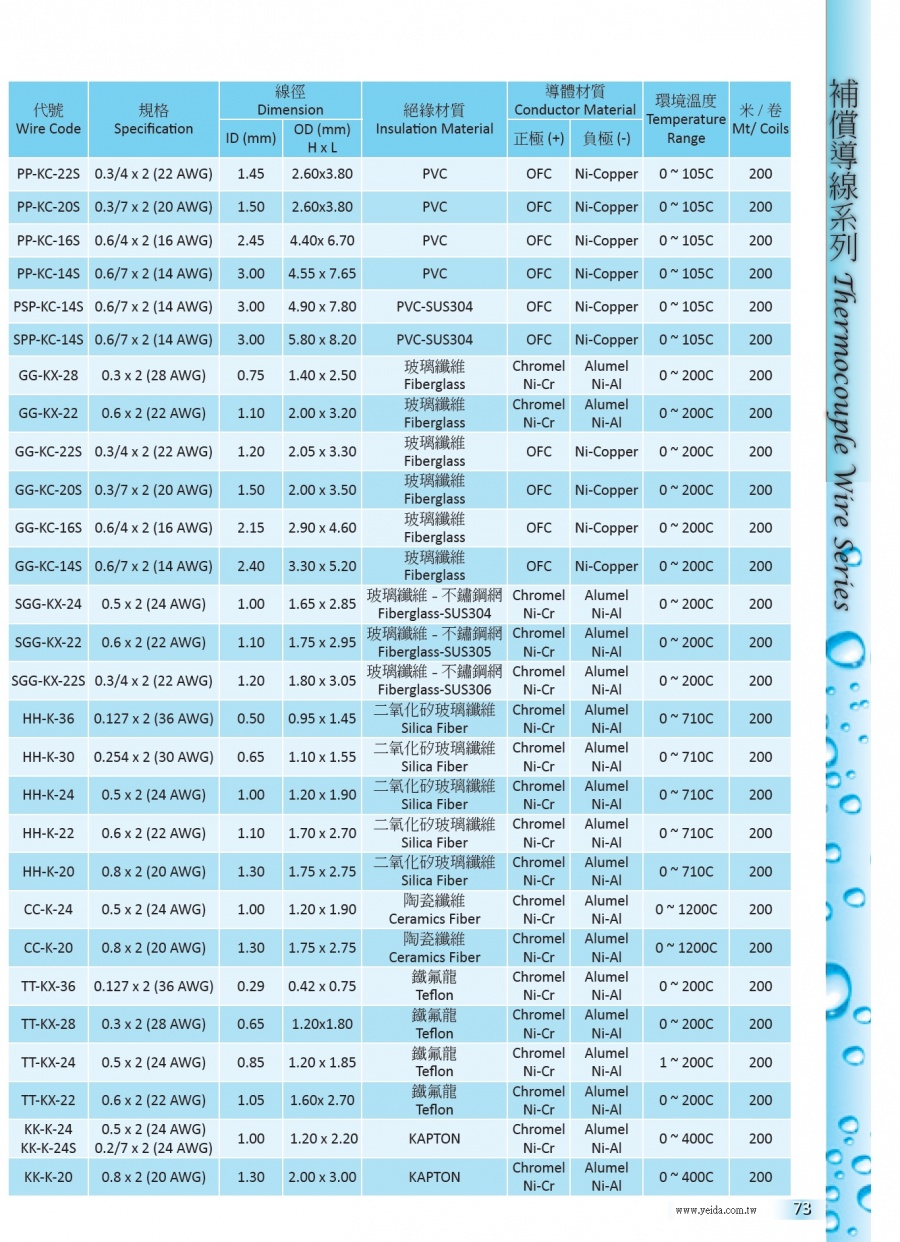

    補償導線 K-Type 產品規格表

    代號
    Wire Code    		 規格
    Specification    		 線徑
    Dimension    		 絕緣材質
    Insulation Material    		 導體材質
    Conductor Material    		 環境溫度
    Temperature Range (°C)    		 米/卷
    Meters/ Coil
    ID (mm) OD (mm)
    H x L    		 + -
    KC-PP-22 0.3/4 x 2 (22 AWG) 1.45 2.4 x 3.75 PVC OFC Ni-Cu 0 ~ 105 200
    KC-PP-20 0.3/7 x 2 (20 AWG) 1.5 2.4 x 3.75 PVC OFC Ni-Cu 0 ~ 105 200
    KC-PP-16 0.6/4 x 2 (16 AWG) 2.45 4.5 x 7 PVC OFC Ni-Cu 0 ~ 105 200
    KC-PP-14 0.6/7 x 2 (14 AWG) 2.8 4.5 x 7.2 PVC OFC Ni-Cu 0 ~ 105 200
    KC-P1P-14 0.6/7 x 2 (14 AWG) 2.8 5.2 x 7.5 PVC-SUS304 OFC Ni-Cu 0 ~ 105 200
    KC-1PP-14 0.6/7 x 2 (14 AWG) 2.8 4.95 x 7.65 PVC-SUS304 OFC Ni-Cu 0 ~ 105 200
    KX-GG-28N 0.3 x 2 (28 AWG) 0.7 1.2 x 1.8 玻璃纖維
    Fiberglass    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-GG-22N 0.6 x 2 (22 AWG) 1.1 2 x 3.2 玻璃纖維
    Fiberglass    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KC-GG-22 0.3/4 x 2 (22 AWG) 1.6 2.3 x 3.6 玻璃纖維
    Fiberglass    		 OFC Ni-Cu 0 ~ 200 200
    KC-GG-20 0.3/7 x 2 (20 AWG) 1.7 2.4 x 3.8 玻璃纖維
    Fiberglass    		 OFC Ni-Cu 0 ~ 200 200
    KC-GG-16 0.6/4 x 2 (16 AWG) 2.05 2.8 x 4.9 玻璃纖維
    Fiberglass    		 OFC Ni-Cu 0 ~ 200 200
    KC-GG-14 0.6/7 x 2 (14 AWG) 2.4 3.3 x 5.2 玻璃纖維
    Fiberglass    		 OFC Ni-Cu 0 ~ 200 200
    KX-1G-24N 0.5 x 2 (24 AWG) 0.95 1.6 x 2.3 玻璃纖維-不鏽鋼網
    Fiberglass-SUS304    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-1GG-22N 0.6 x 2 (22 AWG) 1.1 1.8 x 2.7 玻璃纖維-不鏽鋼網
    Fiberglass-SUS305    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-1G-22 0.3/4 x 2 (22 AWG) 1.2 1.8 x 2.7 玻璃纖維-不鏽鋼網
    Fiberglass-SUS306    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-HH-30N 0.254 x 2 (30 AWG) 0.7 1.4 x 2.05 二氧化矽玻璃纖維
    Silica Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 710 200
    KX-HH-24N 0.5 x 2 (24 AWG) 0.9 1.6 x 2.3 二氧化矽玻璃纖維
    Silica Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 710 200
    KX-HH-22N 0.6 x 2 (22 AWG) 1.2 1.6 x 2.55 二氧化矽玻璃纖維
    Silica Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 710 200
    KX-HH-20N 0.8 x 2 (20 AWG) 1.3 1.7 x 2.8 二氧化矽玻璃纖維
    Silica Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 710 200
    KX-CC-24N 0.5 x 2 (24 AWG) 0.9 1.6 x 2.3 陶瓷纖維
    Ceramics Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 1200 200
    KX-CC-20N 0.8 x 2 (20 AWG) 1.3 1.7 x 2.8 陶瓷纖維
    Ceramics Fiber    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 1200 200
    KX-TT-36N 0.127 x 2 (36 AWG) 0.35 0.45 x 0.8 鐵氟龍
    Teflon    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    0.4 0.65 x 1.05
    KX-TT-28N 0.3 x 2 (28 AWG) 0.65 1.2 x 1.8 鐵氟龍
    Teflon    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-TT-24N 0.5 x 2 (24 AWG) 0.9 1.4 x 2.3 鐵氟龍
    Teflon    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-TT-22N 0.6 x 2 (22 AWG) 1.05 1.75 x 2.75 鐵氟龍
    Teflon    		 Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 200 200
    KX-KK-24N 0.5 x 2 (24 AWG) 0.6 0.75 x 1.3 KAPTON Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 400 200
    KX-KK-24 0.2/7 x 2 (24 AWG) 0.7 0.8 x 1.5 KAPTON Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 400 200
    KX-KK-20N 0.8 x 2 (20 AWG) 0.9 1 x 1.9 KAPTON Chromel
    Ni-Cr    		 Alumel
    Ni-Al    		 0 ~ 400 200


    技術資料

    絕緣體種類特性
    種類
    Material    		 適用溫度
    Temp Range
    (°C)    		 耐燃性
    Flame Retardant    		 耐磨性
    Friction
    Resistance    		 耐油性
    Oil
    Resistance    		 耐酸鹼性
    Chemical
    Resistance    		 耐濕性
    Waterproof    		 可繞性
    Flexibility
    塑膠
    PVC    		 -10 ~ 105 Bad Good Bad Fair Good Excellent
    橡膠
    EPR/HYP
    Rubber    		 -15 ~ 110 Bad Good Good Good Good Excellent
    矽膠
    Silicone    		 -60 ~ 200 Good Good Excellent Excellent Excellent Excellent
    聚合氟化物 FEP
    Fluoropolymer FEP    		 -100 ~ 200 Excellent Excellent Excellent Excellent Excellent Good
    聚合氟化物 PFA
    Fluoropolymer PFA    		 -267 ~ 260 Excellent Excellent Excellent Excellent Excellent Good
    聚醯亞胺
    KAPTON    		 -267 ~ 316 Good Good Good Good Fair Fair
    玻璃纖維
    Fiberglass    		 -100 ~ 500 Excellent Fair Fair Excellent Bad Fair
    耐高溫陶瓷纖維
    Ceramic Fiber    		 -100 ~ 1200 Excellent Bad Fair Excellent Bad Fair


    縮寫對照表

    絕緣體縮寫表 導體縮寫表
    中文 English Abbreviation 中文 English Abbreviation
    塑膠 PVC P 無氧銅 Oxyen-Free Copper OFC
    橡膠 EPR/HYP Rubber R 銅鎳合金 Ni-Copper Ni-Cu
    矽膠 Silicone Rubber S 鎳鉻合金 Nickel-Chromiun Ni-Cr
    聚合氟化物 FEP Fluoropolymer FEP T 鎳鋁合金 Nickel-Alumel Ni-Al
    聚合氟化物 PFA Fluoropolymer PFA T 鐵 Iron Iron/Fe
    KAPTON KAPTON K 鍍錫銅 Tinned Copper Tc
    玻璃纖維 Fiberglass G 鍍包鋼 Copper Claded Steel CCS
    耐高溫陶瓷纖維 Ceramic Fiber C 不鏽鋼 Stainless Steel SUS304
    雲母 Mica M 純鎳 Pure Nickel PN
