VAD-i101A.TC / RC.6 數位式1路類比視頻 + 1路雙向數據光發射接收機 (光電轉換

VAD-I101A

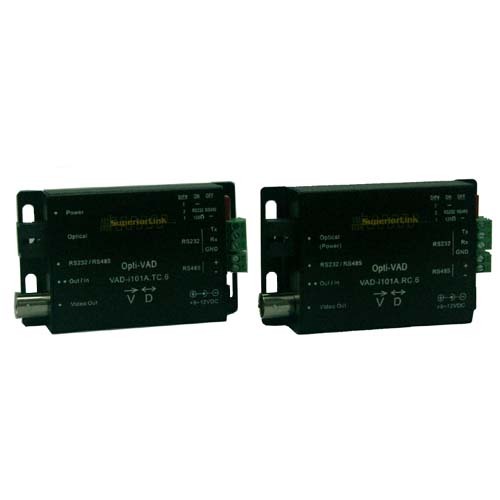

VAD-i101A.TC / RC.6 數位式1路 類比視頻 + 1路雙向數據 光發射接收機 (光電轉換器)

視頻+數據光電轉換器(光端機)，包含了1路視頻+數據、4路視頻+2數據、8路+4數據、9路視頻+4數據等多種機型，設計為傳輸傳統類比(模擬)視頻訊以及數據訊號，視頻訊號解析度為480i, 480p，數據訊號則包括RS232、RS422、RS485、乾接點等, 依機型之不同而有所差異。其中9路視頻+4數據光電轉換器(i904A)，為一組具備功能特殊功能的光電轉換器。

特性

● 使用一芯光纖傳輸1路類比視頻訊號以及1路雙向數據訊號
● 單模光纖或多模光纖共用
● 具備指撥開關設定數據格式為RS232/RS485
● 在RS485模式下，內建120歐姆終端電阻的設定開關
● 視頻取樣率達54MHz
● 適用於CVBS、480i、480p等類比視頻訊號傳輸
● 完整LED指示燈，顯示設備目前工作狀態
● 抗EMI、RFI干擾
● 適用NTSC, PAL, SECAM

應用

● 高解析度CVBS CCTV視頻傳輸+控制訊號傳輸
● 精密影像光纖傳輸
● 安全城市與路口監控視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統

規格

視頻
視頻傳輸能力： 1路視頻
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位處理能力：非壓縮 8-bit
取樣率： 54MHz
訊躁比： 70dB
視頻接頭： BNC
數據
數據通道：指撥開關設定全雙工RS232x1或半雙工RS485x1
數據流量： 1000Kbps@RS232; 500Kbps@RS485
誤碼率： <1x10-9
數據接頭：RS232: 3-pin 工業端子台 ; RS485: 2-pin 工業端子台
光特性
光纖需求： 1芯光纖，單模或多模
光波長： 1310/1550nm
光輸出功率： ≤ -3dBm
光接收靈敏度：≥ -22dBm
光傳輸損耗： 15dB
傳輸距離： 20km@single mode, 3km@multi-mode, OM2 50/125um
光纖接頭： SC
物理特性
電源需求： 9~12VDC, 130mA
燈號指示：

光纖連線(綠色) 電源(紅色)	LED x 1 @ Rx	RS232 設定(藍色) RS485 設定(綠色)	LED x 1
視頻輸出	LED x 1 @ Rx	數據輸入	LED x 1
電源	LED x 1 @ Tx	數據輸出	LED x 1
視頻輸入	LED x 1 @ Tx

機殼尺寸 (mm)： 89W x52.6H x 22.8D
重量： 250公克
工作溫度： -20℃~+75℃
相對溼度： 0~95%，非凝結狀態下
訂購說明

VAD-i101A.TC.6	數位式1路類比視頻 + 1路雙向數據光發射機，小型盒式機殼
VAD-i101A.RC.6	數位式1路類比視頻 + 1路雙向數據光接收機，小型盒式機殼
