VAD-i804A.TC / RC.355R 數位式 8路視頻 (480i, 480p) + 3路雙向數據 (RS232+RS485),+ 1路乾接點光電轉換器

VAD-I804A

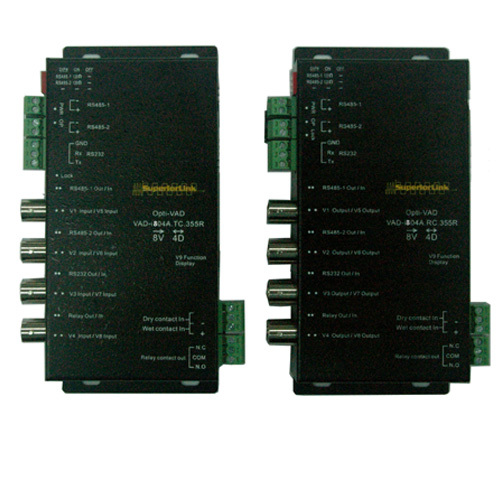

VAD-i804A.TC / RC.355R 數位式 8路視頻 (480i, 480p) + 3路雙向數據 (RS232+RS485),+ 1路乾接點光電轉換器

視頻+數據光電轉換器(光端機)，包含了1路視頻+數據、4路視頻+2數據、8路+4數據、9路視頻+4數據等多種機型，設計為傳輸傳統類比(模擬)視頻訊以及數據訊號，視頻訊號解析度為480i, 480p，數據訊號則包括RS232、RS422、RS485、乾接點等, 依機型之不同而有所差異。其中9路視頻+4數據光電轉換器(i904A)，為一組具備功能特殊功能的光電轉換器。

特性

● 在一芯光纖上傳輸8路即時CVBS視頻訊號及3路雙向數據及1路乾接點訊號
● 1個型號，單模光纖與多模光纖共用
● 數據為1路RS232+2路獨立RS485+1路乾接點
● 完美的半雙工RS485光纖傳輸
● 內建2組RS485終端電阻，可依系統需求以指撥開關分別設定
● 金屬迷你盒式機殼設計，節省安裝空間
● 完整LED燈號指示，顯示設備目前工作狀態
● 抗EMI, RFI干擾
● 適用NTSC, PAL, SECAM

應用

● 全功能CVBS CCTV視頻+控制傳輸
● 攝影機端數位監控數據傳輸
● 安全城市與路口監控視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統
規格

視頻
視頻傳輸能力： 8路視頻
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位處理能力：非壓縮 10-bit
取樣率： 27MHz
訊號雜訊比： 70dB
視頻接頭： BNC
數據
數據通道： 3 路雙向
數據格式： RS232+ 2 x RS485
數據流量： DC to 500Kbps
BER： <1x10-9
數據接頭：
RS232: 3-pin 工業端子台
RS485: 2-pin 工業端子台
乾接點
數據通道： 1路雙向
接點輸入不帶電：乾接點、開關感應器
接點輸入帶電： 5 VDC(Hi) / 0VDC(Lo)
輸出介面： NO或NC繼電器接點輸出
數據接頭：工業端子台
光特性
光纖芯數： 1芯單模或多模
光波長： 1310/1550nm
光功率： ≤-3dBm
光接收靈敏度：≥ -22dBm
最大光耗損： 15dB
傳輸距離： 20km@單模光纖；2km@多模光纖
光纖接頭： SC
物理特性
電源需求： 9~12VDC, 380mA
指示燈號：

光纖連線	LED x 1 @ Rx	數據輸出	LED x 4
視頻輸入	LED x 8 @ Tx	鎖定	LED x 1
視頻輸出	LED x 8 @ Rx	電源	LED x 1
數據輸入	LED x 4

機殼尺寸 (mm)： 151W x54H x 86D
重量： 390g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD i804A.TC.355R	數位式8路視頻+3路雙向數據+1路乾接點光電轉換器發射機，壁掛式機殼
VAD i804A.RC.355R	數位式8路視頻+3路雙向數據+1路乾接點光電轉換器接收機，壁掛式機殼
