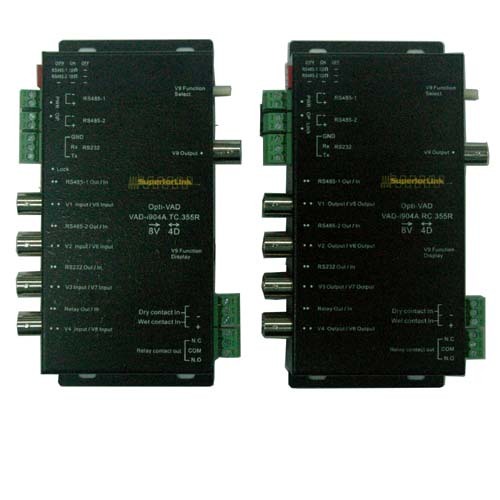

VAD-i904A.TC / RC.355R, IVO 8視頻 + 3數據 + 1接點光電轉換器發射機及接收機

VAD-I904A

VAD-i904A.TC / RC.355R, IVO 8視頻 + 3數據 + 1接點光電轉換器發射機及接收機

視頻+數據光電轉換器(光端機)，包含了1路視頻+數據、4路視頻+2數據、8路+4數據、9路視頻+4數據等多種機型，設計為傳輸傳統類比(模擬)視頻訊以及數據訊號，視頻訊號解析度為480i, 480p，數據訊號則包括RS232、RS422、RS485、乾接點等, 依機型之不同而有所差異。其中9路視頻+4數據光電轉換器(i904A)，為一組具備功能特殊功能的光電轉換器。

特性

i904A系列光電轉換器為1組經過精密設計的8路CVBS視頻傳輸光電轉換器，除了傳輸8路CVBS視頻及多路雙向數據外，獨特的IVO具備了11段功能選項，令i904A在操作上更加便利、應用上更加靈活、傳輸上更加安全。
IVO功能的推出，為視頻光電轉換器的傳輸功能、應用功能、維護功能與監控功能做了新的定義：
1. IVO簡化了現場端與機房端的檢查與維護工作，不必拔除或剪開原始的纜線配置，即可顯示每一路視頻狀況。
2. IVO為第2監控中心(如副控)提供了與原始視訊同步的視訊來源。
3. IVO為主幹光纖的視頻傳輸增加了備援傳輸功能，確保主幹光纖中斷時，視頻傳輸不中斷。
i904A系列具備優異的視訊處理功能，提供了高達27MHz的視頻取樣率與10-BIT數位解析度，使視頻訊號更加趨近於原始訊號，這些視頻特性也包括在IVO上；i904A也提供了實用的數據傳輸功能，包括2組RS485、1組RS232和一組接點訊號，其各自具備獨立且雙向傳輸功能，使用上十分方便，沒有用到的數據埠，無論RS232或RS485，都可以用在爾後擴充用途，例如增加更多的乾接點訊號傳輸，且沒有方向限制。

應用

● 全功能CCTV視頻+多數據傳輸
● 全功能CCTV視頻+預留擴充數據埠
● 視頻不中斷之雙迴路視頻傳輸
● 工業製程監看
● 機房對機房CCTV視頻傳輸
● 高速公路視頻傳輸與交通監控系統
規格

視頻
視頻傳輸能力： 8路視頻 + IVO
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位解析度：非壓縮 10-bit每路
視頻取樣率： 27MHz
訊號雜訊比： 70dB
視頻接頭： BNC x 8
IVO介面： BNC x 1
IVO控制：多段開關
IVO顯示： 7-segment LED
數據
數據通道： 3 路雙向
數據格式： RS232+ 2 x RS485
數據流量： 500Kbps@RS232; 500Kbps@RS485
BER： <1x10-9
數據接頭：
RS232: 3-pin 工業端子台
RS485: 2-pin 工業端子台
RS485終端電阻： 120Ωx 2依需求設定
終端電阻開關： 3-pin指撥開關
乾接點
數據通道： 1路雙向
接點輸入不帶電：乾接點、開關感應器
接點輸入帶電： 5 VDC(Hi) / 0VDC(Lo)
輸出介面：繼電器NO或NC
接點輸入接頭： 3-pin工業端子台
繼電器NO/NC： 3-pin工業端子台
光特性
光纖芯數： 1芯單模或多模
光波長： 1310/1550nm
光功率： ≦-3dBm
光接收靈敏度： ≧-22dBm
最大光耗損： 15dB
傳輸距離： 20km@單模光纖, 2km@多模光纖
光纖接頭： SC
物理特性
電源需求： 9~12VDC, 400mA
指示燈號：

光纖連線	LED x 1 @ Rx	數據輸出	LED x 4
視頻輸入	LED x 8 @ Tx	鎖定	LED x 1
視頻輸出	LED x 9 @ Rx	電源	LED x 1
數據輸入	LED x 4	IVO 顯示	7 segments

機殼尺寸 (mm)： 151W x54H x 86D
重量： 400g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

i904A.TC.355R	IVO 8路視頻+3路雙向數據+1路接點光電轉換器發射機，SMOF x 1, SC, 20km, 壁掛式機殼
i904A.RC.355R	IVO 8路視頻+3路雙向數據+1路接點光電轉換器接收機，SMOF x 1, SC, 20km, 壁掛式機殼
