訊號分配器,區分HD-SDI 與 3G-SDI
SDI 輸入 x 1 ,SDI 輸出 x 4
SDI 輸入 x 1 ,SDI 輸出 x 5
SDI 輸入 x 1 ,SDI 輸出 x 4
SDI 輸入 x 1 ,SDI 輸出 x 5

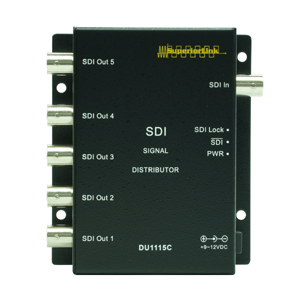

DU1115C HD-SDI訊號分配器
特點
● 應用於ASI、SD-SDI、HD-SDI 訊號分配
● 一組HD-SDI訊號輸入,五組相同且平衡之HD-SDI訊號輸出
● 內建輸入訊號平衡功能,補償纜線傳輸衰減
● 輸出端內建加強電纜傳輸驅動器,延長5組HD-SDI之輸出距離
● 可與其他數位多媒體CV或FO系列搭配使用
● 序列數位視頻輸出/輸入範圍:525i、625i、720p、1080i、1080p
● 輸出與輸入訊號均具備箝入式音頻傳輸功能
● 具自動視頻偵測與轉換功能,符合EIA/CEA-861B標準
● 符合SMPTE 259M、SMPTE 292M、SMPTE 344標準
● 支援DVB-ASI @ 270Mbps
● 抗EMI、RFI干擾
● 適合高溫環境使用
應用
● SD-SDI、HD-SDI、ASI signal訊號分配與延伸
● HD CCTV數位視頻分配
技術規格
● SDI輸入: 1
● 接頭: BNC x 1
● 輸入阻抗: 75Ω
● 輸入位準: >380 mVP-P
● 有效纜線衰減補償: >150m(1485Mbps)
● IRL: >16dB (270MHz)
● SDI 輸出: 5
● 接頭: BNC x5
● 輸出阻抗: 75Ω
● 輸出位準: 800mVP-P
● 內建電纜驅動器: 有
● ORL: >15dB (270MHz)
● 電源需求: 12VDC,650mA
● 指示燈號: 有
● 機殼尺寸 (mm): 87.9W x103.5H x 22.9D
● 重量: 320g/每台
● 工作溫度: 0℃~+70℃
● 相對溼度: 0~95%,非凝結狀態下
訂購說明
機構選配
● 應用於ASI、SD-SDI、HD-SDI 訊號分配
● 一組HD-SDI訊號輸入,五組相同且平衡之HD-SDI訊號輸出
● 內建輸入訊號平衡功能,補償纜線傳輸衰減
● 輸出端內建加強電纜傳輸驅動器,延長5組HD-SDI之輸出距離
● 可與其他數位多媒體CV或FO系列搭配使用
● 序列數位視頻輸出/輸入範圍:525i、625i、720p、1080i、1080p
● 輸出與輸入訊號均具備箝入式音頻傳輸功能
● 具自動視頻偵測與轉換功能,符合EIA/CEA-861B標準
● 符合SMPTE 259M、SMPTE 292M、SMPTE 344標準
● 支援DVB-ASI @ 270Mbps
● 抗EMI、RFI干擾
● 適合高溫環境使用
應用
● SD-SDI、HD-SDI、ASI signal訊號分配與延伸
● HD CCTV數位視頻分配
技術規格
● SDI輸入: 1
● 接頭: BNC x 1
● 輸入阻抗: 75Ω
● 輸入位準: >380 mVP-P
● 有效纜線衰減補償: >150m(1485Mbps)
● IRL: >16dB (270MHz)
● SDI 輸出: 5
● 接頭: BNC x5
● 輸出阻抗: 75Ω
● 輸出位準: 800mVP-P
● 內建電纜驅動器: 有
● ORL: >15dB (270MHz)
● 電源需求: 12VDC,650mA
● 指示燈號: 有
● 機殼尺寸 (mm): 87.9W x103.5H x 22.9D
● 重量: 320g/每台
● 工作溫度: 0℃~+70℃
● 相對溼度: 0~95%,非凝結狀態下
訂購說明
DU1115C | 1 x HD-SDI in to 5 x HD-SDI out 數位訊號分配器 |
機構選配
VAD-RACK-SD-4U
SD全系列獨立式光電轉換器專用16槽機架,19” / 4RU機櫃型,483W x 355D x 178H
SD全系列獨立式光電轉換器專用16槽機架,19” / 4RU機櫃型,483W x 355D x 178H
VAD-RACK-SD-ET
SD全系列獨立式光電轉換器專用16槽機架,19” / 3RU機櫃型,483W x 335D x 133H
SD全系列獨立式光電轉換器專用16槽機架,19” / 3RU機櫃型,483W x 335D x 133H
