SDI 輸入+ 光纖傳輸 + SDI 輸出,光電轉換器
FO1110C.LTX SDI光發射機
FO1102C.LRX SDI光接收機
特點
● HD-SDI訊號光纖傳輸,距離20KM
● 接收機提供2組等效SDI訊號輸出
● 輸出端具備纜線自動增益功能,提供長距離穩定的訊號輸出
● 輸入及輸出:720p、1080i、1080P/30
● 輸出與輸入訊號均具備箝入式音頻傳輸功能
● 抗EMI、RFI干擾
● 適合高溫環境使用
應用
● HD-SDI,攝影棚,CCTV,等SDI訊號光纖傳輸
● HD-SDI訊號延伸
說明
FO1110C.LTX及FO1102C.LRX是一組HD-SDI的光發射機與光接收機,具備了將SDI訊號轉換為光訊號與將光訊號還原成2組SDI的功能,2組SDI訊號可以連接到不同的末端系統,例如SDI顯示器與SDI儲存裝置;FO1110C.LTX及FO1102C.LRX的傳輸距離可達20公里;工作所需的的外部輸入電壓是12VDC,由一組隨機所附小巧穩定的外接電源轉換器提供所需,適合用在全球的國際電壓下,提供12W的直流電力輸出,充沛的供應FO1110C.LTX及FO1102C.LRX工作所需。
FO1110C.LTX及FO1102C.LRX的SDI訊號解析度為720P, 1080i以及1080P/30。

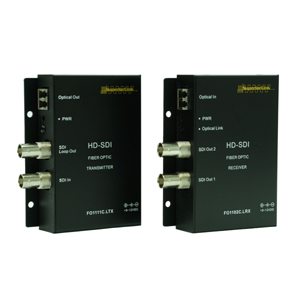

FO1110C.LTX及FO1102C.LRX各由一台精緻的金屬外殼所組成,除了具備抗干擾的功能外,機殼前後兩側也各提供了2組固定孔位,可以固定在需要的地方,不論是室內外的機箱、壁面或機櫃內的承板…,不會因為纜線的拉力或外力而移動;在FO1110C.LTX及FO1102C.LRX的機殼面板上,清楚的印刷了型號、功能說明、各種接口及LED的位置與功能,可以輕易的連線操作。
FO1110C.LTX及FO1102C.LRX也可以統一安裝在一組專用的19”機架內,機架的高度分3U或4U兩種,機架的型號是RACK-SD-EX或RACK-SD-4U。
技術規格
● SDI輸入@發射機: 1 路
● SDI輸出@接收機: 2 路
● 解析度: 720P、1080i、1080P@30Hz
● 訊號補償功能: 有
● 纜線區動功能: 有
● 輸入端SDI 接頭:BNC x 1@發射機
● 輸出端SD接頭: BNC x 2@接收機
● 音頻格式:嵌入式數位音頻
● 光纖芯數:1芯光纖
● 光纖接頭:LC x 1
● 光波長: 1310nm
● 傳輸距離: 20km@單模光纖;2km@多模光纖
● 電源需求: 12VDC, 0.6A
● 指示燈號: 有
● 機殼尺寸 (mm): 87.9W x107H x 22.9D
● 重量: 360g/每台
● 工作溫度: -20℃~+75℃
● 相對溼度: 0~95%,非凝結狀態下
訂購說明

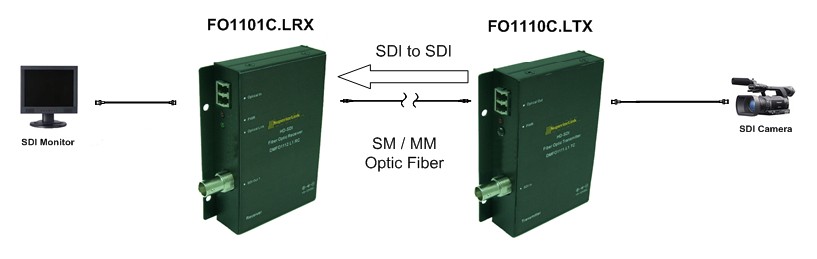

應用圖示
機構選配
● 纜線區動功能: 有
● 輸入端SDI 接頭:BNC x 1@發射機
● 輸出端SD接頭: BNC x 2@接收機
● 音頻格式:嵌入式數位音頻
● 光纖芯數:1芯光纖
● 光纖接頭:LC x 1
● 光波長: 1310nm
● 傳輸距離: 20km@單模光纖;2km@多模光纖
● 電源需求: 12VDC, 0.6A
● 指示燈號: 有
● 機殼尺寸 (mm): 87.9W x107H x 22.9D
● 重量: 360g/每台
● 工作溫度: -20℃~+75℃
● 相對溼度: 0~95%,非凝結狀態下
訂購說明
FO1110C.LTX
FO1102C.LRX |
HD-SDI 光電轉換器發射機,金屬機殼 HD-SDI 光電轉換器接收機,金屬機殼,2 x SDI輸出 |
應用圖示
機構選配
VAD-RACK-SD-4U
SD全系列獨立式光電轉換器專用16槽機架,19” / 4RU機櫃型,483W x 355D x 178H
SD全系列獨立式光電轉換器專用16槽機架,19” / 4RU機櫃型,483W x 355D x 178H
VAD-RACK-SD-ET
SD全系列獨立式光電轉換器專用16槽機架,19” / 3RU機櫃型,483W x 335D x 133H
SD全系列獨立式光電轉換器專用16槽機架,19” / 3RU機櫃型,483W x 335D x 133H
