VAD-D122A/2AR.L1.X.37 數位式 1路視頻 + 2路音頻 + 2路數據 + 2路接點光電轉換器

視頻+音頻+數據光電轉換器的功能，就是在視頻傳輸功能以外，另外加上了音頻訊號及數據訊號一起傳輸，音頻與數據訊號相對於視頻訊號，分為同向（代號C）、反向（代號B）與雙向（代號A）三種模式；現階段只有全插卡式的D系列產品（SD系列產品亦將問世）。

D系列，1V+2A+2D+2CC發射與接收

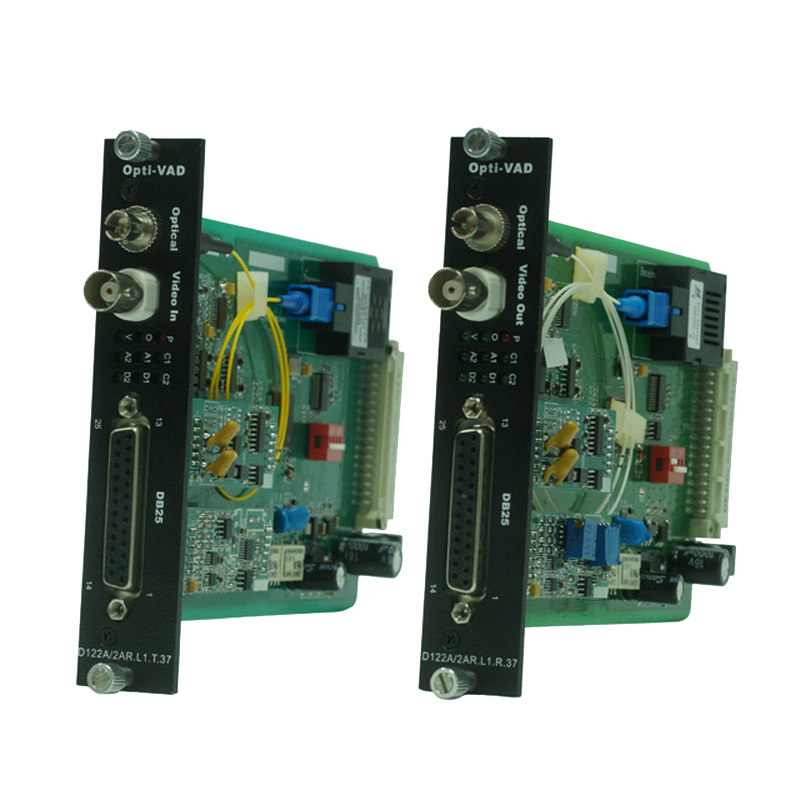

VAD-D122A/2AR.L1.X.37
數位式 1路視頻 + 2路音頻 + 2路數據 + 2路接點光電轉換器

　

特性

● 用一芯光纖傳輸1路視頻+2路雙向音頻+2路雙向數據+2路雙向接點訊號
● 多項附加功能應用，滿足多數視頻傳輸應用系統
● LED顯示功能，使用者可判別光電轉換器的工作狀態
● 卡片式設計，可插入VAD-C1獨立式機殼，方便獨立式安裝;亦可插入VAD-C6，D-C13或VAD-C15等19”標準機箱，方便集中管理，美觀又節省空間
● 獨立式外加金屬外殼，可隔絕EMI，RFI干擾，無串音及電位差問題
● 適用於NTSC，PAL，SECAM等不同視訊系統

應用

● CCTV視頻傳輸+雙向音頻+RS232x1+RS485或RS422x1+2路雙向接點
● 視訊教學
● 安全城市與路口視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統

技術規範

視頻
視頻傳輸能力：1路視頻
輸出/輸入阻抗：75Ω
輸出/輸入位準：1Vpp 標稱值
數位處理能力：非壓縮 8-bit
頻寬：5Hz to 8MHz
訊號雜訊比：≥65dB
視頻接頭：BNC

音頻
音頻傳輸能力：2路雙向音頻
輸入/輸出阻抗：600Ω(平衡/非平衡)
輸入/輸出位準：2Vpp標稱值
頻寬：10Hz~20kHz
採樣率：48K
訊號雜訊比：≥75dB
音頻接頭：DB25，孔型

數據
傳輸能力：2路雙向數據+2路雙向接點訊號
數據格式：RS232x1、RS422或2-wire RS485x1，支援Bi-phase或Manchester
數據流量：DC to 256Kbps
誤碼率：<1x10-9
接點輸入：任何帶電或不帶電之接點、警報、繼電器，或不帶電之按鈕、開關
接點輸出：繼電器觸點輸出，通過電力最大12V、1A
數據及接點接頭：DB25，孔型

光特性
光纖需求：1芯光纖
光波長：1310/1550nm
正/反向光輸出功率：> -12dBm
正/反向光接收靈敏度：< -26dBm
傳輸距離：30km@single mode，4km@multi-mode
光纖接頭：ST

物理特性
電源需求：9~12VDC，230mA
燈號顯示：
　

光纖連線正常	LED x 1	數據輸入	LED x 2
視頻輸入	LED x 1@發射機端	數據輸出	LED x 2
視頻輸出	LED x 1@接收機端	接點	LED x 2
音頻輸入	LED x 2	電源	LED x 1
音頻輸出	LED x 2

機殼尺寸 (mm)：166.5W x168D x 28H (VAD-C1)
重量(卡+VAD-C1)：160+630=790公克
工作溫度：-20℃~+75℃
相對溼度：0~95%，非凝結狀態下

訂購說明

VAD-D122A/2AR.L1.T.37	數位式1路視頻+2路雙向音頻+2路雙向數據傳輸+2路雙向接點光電轉換器發射機，卡式
VAD-D122A/2AR.L1.R.37	數位式1路視頻+2路雙向音頻+2路雙向數據傳輸+2路雙向接點光電轉換器接收機，卡式
VAD-C1	獨立式1槽機匣，630公克

※其他安裝模式，請參考如下機構選配

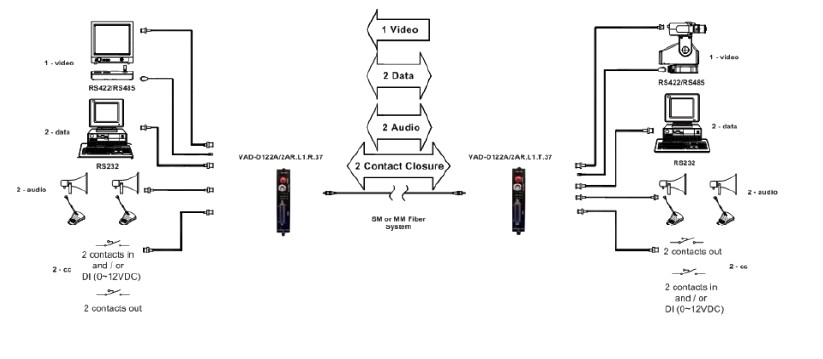

應用圖示

機構選配
　

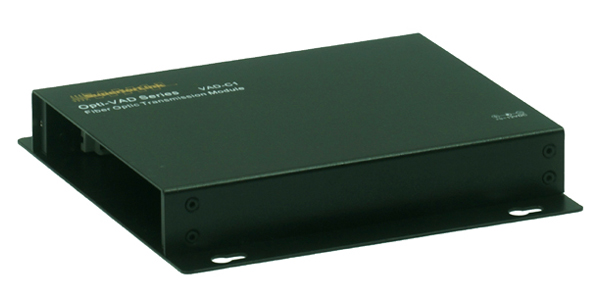

VAD-C1

獨立式1槽機匣
外型尺寸 (mm)：166.5W x 168D x 28H

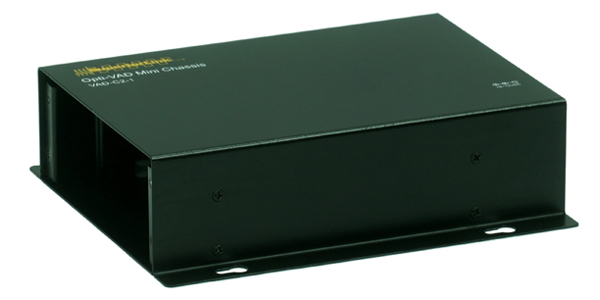

VAD-C2-1

獨立式雙槽設計
外型尺寸 (mm)：166.5W x 197D x 56H

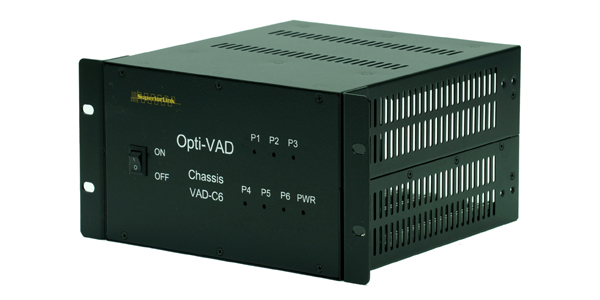

VAD-C6

6+1槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：255W x 280D x 134H

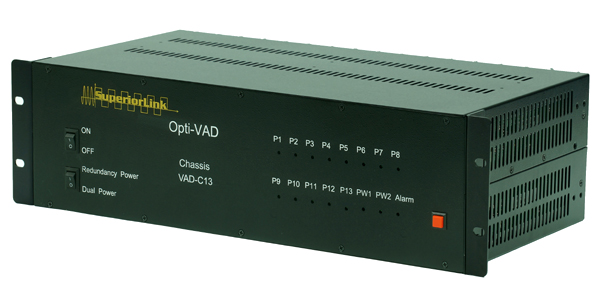

VAD-C13

13+2槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：483W x 280D x 134H

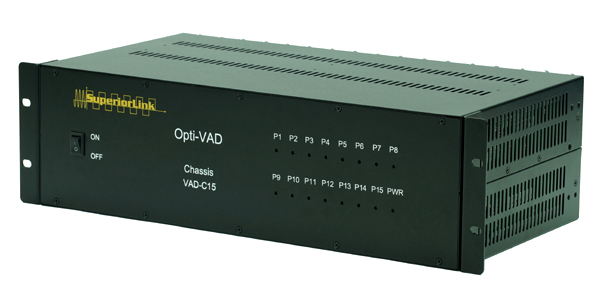

VAD-C15

15+1槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：483W x 280D x 134H
