    首頁 > > LENKENG-HDMI 分配器 (Splitter)

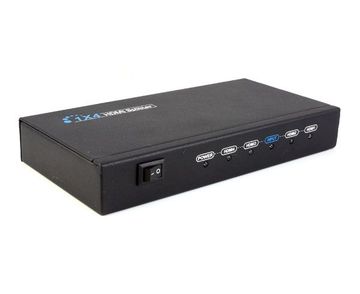

    LENKENG-LKV314 1x4 HDMI splitter - HDMI 1.3 HDMI分配器一进四出
    看原圖
    		LENKENG-LKV314

    LKV314 1x4 HDMI splitter distributes 1 HDMI source to 4 HDMI displays simultaneously. It offers HD video solution for super market; shopping Mall; HDTV, STB, DVD and projector factory; data control center; information distribution; conference room presentation; education and training, corporation show room, luxurious house, etc.

    LKV314 HDMI分配器，讓一個HDMI端口分配出四個HDMI端口的高清音視頻分配器。可以使機頂盒、DVD放機、D-VHS放像機和其他的HDTV設備HDMI信号分配成四路一緻、同步的HDMI信号輸出。用戶可以輸出把信号同時連接高清投影機，DLP，LCD高清電視機等影響設備。

    　

    产品参数 10X6.1X2.6 cm  重量 0.09KG
    彩盒尺寸 20.5X15.5X7cm 重量 0.4KG
    包装箱尺寸 　 重量 11KG(20套)
    配件 5V1A电源，说明书
    简介 LKV314HDMI1*4分配器，具有信号缓冲、放大能力。自动识别EDID。兼容480p，576p，720p，1080i，1080p等主流分辨率。符合HDMI1.3标准，兼容HDCP协议。







    ★★★★商品說明★★★★


    　

    Input Video Signal
    0.5 -1.0 volts p-p
    Input DDC Signal
    5 volts p-p (TTL)
    Max Single Link Range
    1920X1080, 1080P
    HDMI Resolutions
    480i/480p/576i/576p/720p/1080i/1080P
    DVI Resolutions
    480i/480p/576i/576p/720p/1080i/1080P
    HD Audio format
    LPCM,Dolby-AC3, DTS7.1, DSD/Dolby TrueHD/DTS-HD master Audio
    HD Video Format
    Deep Color
    HDMI Version
    HDMI 1.3
    Bandwidth
    Up to 225MHz
    EIDI Duration
    6 seconds
    Power supply
    DC 5V@1A
    　

    Interface Specification

    1. Power switch;                            2. Power LED,
    3. 5. HDMI Output LED;                4. HDMI Input LED;
    6. 8. HDMI Output;                         7. HDMI Input;
    9. Power Supply

    Accessories & Package
    Item
    Qty
    Pic
    Power supply
    1 pcs
    User manual
    1 pcs
    Package Box
    1 pcs







    Package Info:

    　

       Weight (kg)  Dimension (LxWxH cm)
     Product  0.388  16X8.2X2.6
     Gift Box(1pcs with accessories and gift box)  0.62  20.5X15.5X7
     Carton Box (20pcs)  11.54  44X34X39

    　

    FAQ
    1). The splitter does not appear to be functioning.
    Firstly, check if the LED lights, the power supply is connected and the power switch is turned on. Secondly, make sure all cables are well connected, and are in good condition. Thirdly, make sure the length of the cables is within the MAX supported length of this splitter. Lastly, please try to connect the input device to the display directly to see if it display normally.

    2). The LED does not light.
    Make sure you use the accessory power supply of the splitter. Power supply connected with voltage higher than 5V may damage the splitter.

    3) If the MAX. resolutions of the four displays are not the same, what resolution will be output?
    The splitter will automatically detect the MAX. supported resolution of each eight displays and output the lowest one.



    ★★★★商品規格描述★★★★

    功能簡介

    　

    　 ·
    ·
    ·
    ·
    ·
    ·
    ·
    ·
    ·    		 具有信号緩沖、放大能力
    可以通過串接的方法實現超過15米的遠距離傳輸（擴展）
    通過堆疊的方法，可以顯著提高HDMI輸出端口的數量
    支持480p，576p，720p，1080i，1080p分辨率
    支持高清視頻，優質、清晰、高達1080p的HDTV分辨率
    輕松地連接到多通道的音頻接收設備
    完全支持HDMI1.3
    完全兼容HDCP
    安裝快捷，操作簡單

    　

     朗強LKV314 HDMI分配器輸出圖像的垂直像素最高達到1080線，符合HDMI1.3标準，兼容HDCP協議

    　

    　

    連接示意圖

    接口說明
    前面闆：

    　
    名   稱
    說   明
          (1)
    		 電源開關
          (2)
    電源指示燈
          (3)和(5)
    信号輸出指示燈
          (4)
    信号輸出指示燈
    　



    後面闆：

    　
    名   稱
    說   明
    (6)和(8)

    信号輸出端口
    (7)
    信号輸入端口
    (9)
    電源輸入端口5V
    配件列表
    項目
    數量
    照片
    電源
    1 pcs
    使用說明書
    1 pcs
    包裝盒
    1 pcs

    産品尺寸：16X8.2X2.6 cm                 産品重量：0.38KG

    彩盒尺寸:  30.5X14.5X7.5 cm            彩盒重量: 0.62kg（1套）

    相關資料
    說明書下載/Manual Download ：



    相關型号：

    　

    照片 型 号 輸 入 輸 出 描 述
    LKV312 1 2 1 路 HDMI 信号輸入
    2 路 HDMI 信号輸出
    LKV314 1 4 1 路 HDMI 信号輸入
    4 路 HDMI 信号輸出
    LKV318 1 8 1 路 HDMI 信号輸入
    8 路 HDMI 信号輸出
