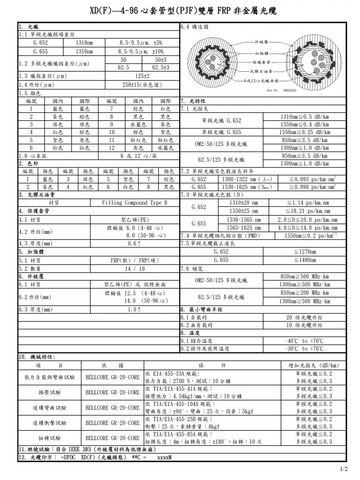

1. 光纖 |
6.4 構造圖
|
1.1 單模光纖模場直徑 |
G.652 |
1310nm |
8.5~9.5μm, ±5﹪ |
G.655 |
1310nm |
8.5~9.5μm, ±10﹪ |
1.2 多模光纖纖核直徑(μm) |
50 |
50±3 |
62.5 |
62.5±3 |
1.3 纖殼直徑(μm) |
125±2 |
1.4外徑(μm) |
250±15(染色後) |
1.5 顏色 |
編號 |
國內 |
國際 |
編號 |
國內 |
國際 |
7. 光特性 |
1 |
藍色 |
藍色 |
7 |
棕色 |
紅色 |
7.1 光損失 |
2 |
黃色 |
橙色 |
8 |
黑色 |
黑色 |
單模光纖 G.652 |
1310nm≦0.5 dB/km |
3 |
綠色 |
綠色 |
9 |
水藍色 |
黃色 |
1550nm≦0.4 dB/km |
4 |
紅色 |
棕色 |
10 |
橙色 |
紫色 |
單模光纖 G.655 |
1550nm≦0.25 dB/km |
5 |
紫色 |
灰色 |
11 |
粉紅色 |
粉紅色 |
OM2-50/125多模光纖 |
850nm≦3.5 dB/km |
6 |
白色 |
白色 |
12 |
灰色 |
水藍色 |
1300nm≦1.0 dB/km |
1.6 心束簇 |
6 或 12 心/簇 |
62.5/125多模光纖 |
850nm≦3.5 dB/km |
2. 色紗 |
1300nm≦1.0 dB/km |
編號 |
顏色 |
編號 |
顏色 |
編號 |
顏色 |
編號 |
顏色 |
7.2 單模光纖零色散波長斜率 |
1 |
藍色 |
3 |
綠色 |
5 |
紫色 |
7 |
棕色 |
G.652 |
1300~1322 nm(λ0) |
≦0.093 ps/km-nm2 |
2 |
黃色 |
4 |
紅色 |
6 |
白色 |
8 |
黑色 |
G.655 |
1530~1625 nm(Smax) |
≦0.090 ps/km-nm2 |
3. 充膠石油膏 |
7.3 單模光纖光色散(D) |
材質 |
Filling Compound Type B |
G.652 |
1310±20 nm |
≦1.14 ps/km.nm |
4. 保護套管 |
1550±25 nm |
≦18.21 ps/km.nm |
4.1 材質 |
聚乙烯(PE) |
G.655 |
1530~1565 nm |
2.0≦D≦10.0 ps/km.nm |
4.2 外徑(mm) |
標稱值 6.0 (4~48 心)
8.0 (50~96 心) |
1565~1625 nm |
4.0≦D≦14.0 ps/km.nm |
7.4 單模光纜極化模分散(PMD) |
1550nm≦0.2 ps/km1/2 |
4.3 厚度(mm) |
0.6↑ |
7.5單模光纜截止波長 |
5. 加強體 |
G.652 |
≦1270nm |
|
|
|
|
|
