    首頁 > > DATA

    2線式RS485-匣式
    看原圖

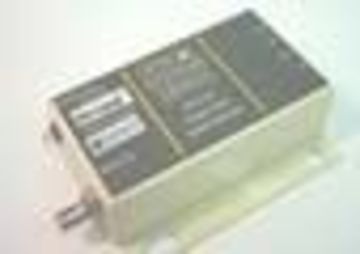

    		OSD-155


    ★★★★商品說明★★★★


    RS485光電轉換器    		 放大
    OSD155
    • 兼顧安全傳輸與通信保密，優於傳統之銅質導線。
    • 適用於工業控制連線、工廠自動化、控制訊號傳輸與門禁系統。
    • 半雙工。使用一芯單模或多模光纖，資料率為DC to 150kbps。
      • 具備訊號接收與發射指示燈號。
        • 具備抗電磁干擾(EMI)與抗射頻與無線電波干擾(RFI)之保護功能。
          • 無須考量接地與大地迴路問題。
    應用與設計
    光纖種類
    光電轉換器
    光波長(nm)
    傳輸衰減值(dB)
    傳輸距離(km)
    傳收機
    62.5/125um

    OSD155
    850
    13
    3.7
    OSD155L
    1300
    13
    13
    SM
    13
    32.5
    產品編號
    OSD155 RS485 850nm多模傳收光電轉換器
    OSD155L RS485 1300nm單模傳收光電轉換






    ★★★★使用操作說明★★★★

    新網頁1

    如何選擇光纖與光電轉換器

    1.
    		使用多模光纖，有50/125μm與62.5/125μm兩種可供選擇使用；單模光纖，則為9.3/125μm（G.652 standard single mode）。
    2.
    		50/125μm與62.5/125μm兩種多模光纖的差異，主要是頻寬的不同。一般而言，50/125μm的頻寬較62.5/125μm的高，尤其在850nm波長時；但是在光傳輸上，因為50/125μm 的纖核較小，若以相同的光源測試，耦合進入50/125μm的光就少些（2~4dB），因此到達末端的光功率就比62.5/125μm的低些。
    3.
    		到底選用哪一種多模光纖較好？
    以區域網路    （LAN）為例：在10-Base（Ethernet），100-Base（Fast Ethernet）時，62.5/125μm為主流；但是在現階段1000-Base（Giga Ethernet），則重新定義在50/125μm。若在一個經過計算，兩者皆可的光纖傳輸系統中，選擇使用50/125μm的光纜，則可獲得較佳的成本利益與爾後系統擴充時較多的頻寬預算。
    4.
    		衰減值參考資料：
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125μm
    3.0 / 1.0 dB/km
    -
    62.5/125μm
    3.2 / 1.2 dB/km
    -
    單模
    		9.3/125μm
    -
    0.35 / 0.22 dB/km
    5.
    		頻寬參考資料：
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125μm
    400 / 600 MHz-km
    -
    62.5/125μm
    160 / 500 MHz-km
    -
    單模
    		9.3/125μm
    -
    - / -
    6.
    		單模光纖的使用：在傳輸距離超過2~3公里或高速數據傳輸時。記住，光纖的價格是：多模光纖＞單模光纖，使用單模光纖，可獲得較多成本利益。
    7.
    		光電轉換器的選用，在價格上則是以光源為區隔（當其他條件都相同時），波長愈長則價格愈高。
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125
    ˇ
    ˇ
    -
    62.5/125
    ˇ
    ˇ
    -
    單模
    		9.3/125
    -
    ˇ
    ˇ
    8.
    		考慮方向：當必須使用1300nm波長為光源的光電轉換器時，選擇單模光纖較能獲得成本利益；當使用850nm為光源的光電轉換器時（多模光纖），選擇50/125μm較能獲得成本利益與較多的頻寬預算。






    ★★★★商品規格描述★★★★

    新網頁5

    光電轉換器應用表

    D=Duplex(雙工)
    S=Simplex(單工)
    V=(選項功能)
    Numeric數字=cannel(s)頻道
    例一: 8D=8個全雙工xxx頻道, 2S=2個單工xxx頻道。
    例二: 全雙工音頻OSD420AT/AR的表列顯示/在Video的傳輸上，具有1正向個影像頻道；
    在    Audio的傳輸上，具有1正向音頻+1個反向音頻(即全雙工音頻)；
    在    Data的傳輸上，具有1個全雙工RS232頻道，或者1個全雙工RS422頻道，
    或者    1個全雙工RS485頻道，或者1個單工警報頻道。

    通訊內容

    功能

    產品編號
    Video
    Audio
    Data
    附註
    [
    Z
    [
    Z
    RS232
    RS422
    TTL
    RS485
    ALARM
    PLC
    G.703 PCM
    MIL-STD-188-114A
    OSD1200









    1D



    OSD135





    1D
    (1D)






    OSD136




    1D







    同步




    4D







    非同步
    OSD137




    1D
    (1D)
    (1D)






    OSD139




    1D








    OSD140




    8D



    		 　




    OSD140-RJ




    24D








    OSD143/144








    20S,40S,
    60S,80S,
    100S,120S




    OSD151





    1D
    1D






    OSD152




    (1D)
    (1D)





    1D

    OSD155







    10D





    OSD157-232




    8D








    OSD157-422





    6D







    OSD158








    8S




    OSD170










    1D


    OSD3115/3117
    1

    2










    OSD351/353
    1












    OSD361/363
    1












    OSD381/383
    1












    OSD390 series
    2
    0,1
    0,4
    0,4
    0,4D,4S


    V



    可
    任
    意
    組
    合






    3
    0,1
    0,4
    0,4
    0,4D,4S


    V



    4
    0,1
    0,4
    0,4
    0,4D,4S


    V



    5
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    6
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    7
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    8
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    OSD420AT/AR
    1

    1
    1
    1D
    (1D)
    (1D)
    (1D)
    (1S)




    OSD420BT/BR
    1


    1
    1S
    (1S)
    (1S)
    (1S)
    (1S)




    OSD420CT/CR
    1

    1

    1S
    (1S)
    (1S)
    (1S)
    (1S)




    OSD425
    1
    1
