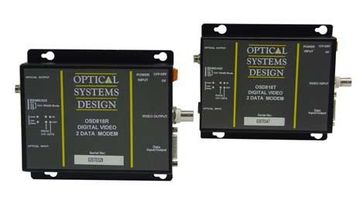

OSD818

OSD818T/818R 數字數據光電轉換器

特點及優勢圖像

PAL、NTSC 或 SECAM 制式圖像單向

傳輸以及以下兩種信號的全雙工傳輸

三路數據通道

一路繼電器通道

全線保持10 位元廣播級高品質視頻傳輸

10MHz 的視頻頻寬

對視頻監控進行左右、俯仰及長短焦距的遠端遙控

從攝影機發射報警和控制訊號

根據雷射器件情況，在多模光纖上的最短距離為3 公里，單模光纖則為100 公里

3dB 的視頻輸入超載能力，可對長達300 米的

同軸電纜進行匹配調節。

★★★★商品說明★★★★

電器規格
視頻輸入/輸出阻抗 75Ω　
視頻輸入/輸出電平 1Vpp 典型值
視頻界面 BNC
視頻頻寬 5Hz 至 10MHz ±1dB
視頻失真和抖動 <0.5% DG, <0.5° DP
加權影音信號雜訊比 >67dB 在動態範圍內所有接收水準
數據通道介面通道1：TTL、RS232、RS422 和 RS485，通道2：RS232
任一方向：31kHz Manchester 或 Biphase
數據速率 DC 至 >400kbps
DC 至 >100bps，繼電器通道
數據介面 26 針微型高密度D 型母頭
光性能規格
發射機波長 850 ± 30nm (“L” 選項：1310nm)
OSD818T 發射機光功率 >-15dBm 耦合入 62.5/125 　m 光纖
>-15dBm 耦合入 9/125 　m 光纖 (僅有OSD818TL )
OSD818R 發射機光功率 >-20dBm 耦合入 62.5/125 　m 光纖
>-20dBm 耦合入 9/125μm 光纖 (僅有OSD818RL)
OSD818R 接收器靈敏度 <-29dBm 為 65dB SNR
OSD818R 接收器飽和度 >-3dBm
OSD818T 接收器靈敏度 <-40dBm
OSD818T 接收器飽和度 >-10dBm
光纖接頭標準ST, 其他為選項
