TDL-ADSS

TLD-ADSS系列鬆式全絕緣自持室外光纜 架空式光纜(ADSS結構)

鬆式(Loose Tube)光纜 – 將2~36芯裸光纖放在一根或多根的充膠套管或充膠束管中，並以不同的系列加以區分：

SL系列：單套管型光纜，芯數4~24芯
MSL系列：微型單套管型光纜，芯數4~24芯
LD系列：多束管型光纜, 芯數4~432芯

其他系列鬆式光纜均以上述三系列結構為主，依據用途、使用環境之差異加以分別定義不同之光纜系列

TELDOR 所生產的纜線，都依據國際標準的上限加以規範，長久以來，其纜線被評定為品質優異、堅固耐用的一級產品，暢銷於全球五大洲；且通過德、英、法、美、加等先進國家的標準認證，廣為全球用戶所接受與認同。

架空式光纜(ADSS結構)

ADSS系列鬆式全絕緣自持室外光纜

特性與應用：
6~432芯，雙層外被覆，全絕緣架空光纜。

結構說明：

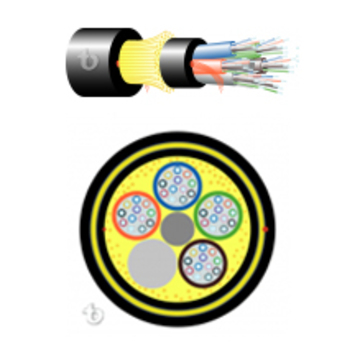

由多根2.5mm的分色束管環繞在FRP中央抗張體之外，當束管數不足以包覆中央抗張體完成幾何結構時，則以填充條取代束管，完成光纜心的幾何結構；250um的裸光纖依據不同芯數分色後，裝束於不同的束管內，束管內裝填軟質、無毒、不滴落的凝膠，用來強化對光纖的保護與防水，束管外使用第一層高抗拉強度且阻水的抗張體和第一層聚乙烯化合物包覆後，加以第二層相同材質的抗張體與聚乙烯做第二次包覆。束管及裸光纖的分色均依據TIA/EIA 598-C國際色碼標準。

外被覆材質：FR-PE
外徑：-
重量：-
光學與傳輸特性：
請參閱Teldor單模光纖與多模光纖共用規格

光纜機械特性：
許多特性數據與光纜的結構有關；抗拉力數值也可以在要求下加以提升，有關詳細數據資料都將顯示在各單張型錄中，請聯絡台灣銧懋的業務部門。(分機320)

設計及材料：
緩衝層：PBT
套管外徑：2.5mm
中央抗張體：FRP
抗張元素：Aramid Yarns
光纖芯數：6~432芯
束管內光纖：可指定，最大12芯
外被覆顏色：黑色或指定
外被覆印字：標準或指定
符合標準：
TIA/EIA-455
IEC 60794-1-2x Annex A
Bellcore GR-20
2011/65/EU
RoHS 2
ISO/IEC 11801
TIA/EIA-568
性能特性：
佈放時抗拉力：3200N max.
負載拉力：15000N max.
MRCL：15000N max.
抗衝擊力：4.4N･m/3 cycles
最大抗壓力：400N/cm
佈放時最小彎曲半徑：20倍外徑
佈放後最小彎曲半徑：10倍外徑
最高工作溫度：70℃
最低工作溫度：- 40℃
最高佈放溫度：35℃
最低佈放溫度：- 5℃
最高儲存溫度：65℃
最低儲存溫度：- 40℃
抗紫外線功能：有
標準型
ADSC-①-②x③-D-PKP-D 全絕緣自持光纜

① = 光纖種類選擇：(詳細光纖規範請參閱Teldor單模光纖與多模光纖規格表)
9=G.652D 標準單模光纖
8=G.655 非零色散單模光纖
7=G.657A.2 彎曲不敏感單模光纖
6=62.5/125um OM1多模光纖
5=50/125um OM2 多模光纖
4=50/125um OM3 多模光纖
3=50/125um OM4 多模光纖

② = 光纖束管數選擇：1~36根束管
③ = 束管內的光纖芯數：最高24芯光纖
(②x③=光纖總數)
