    UL 3688 105℃ 3kV(AC)HF 柔軟高圧線
    看原圖
    		SUMITOMO-UL3688

    商品編號:  SUMITOMO-UL3688

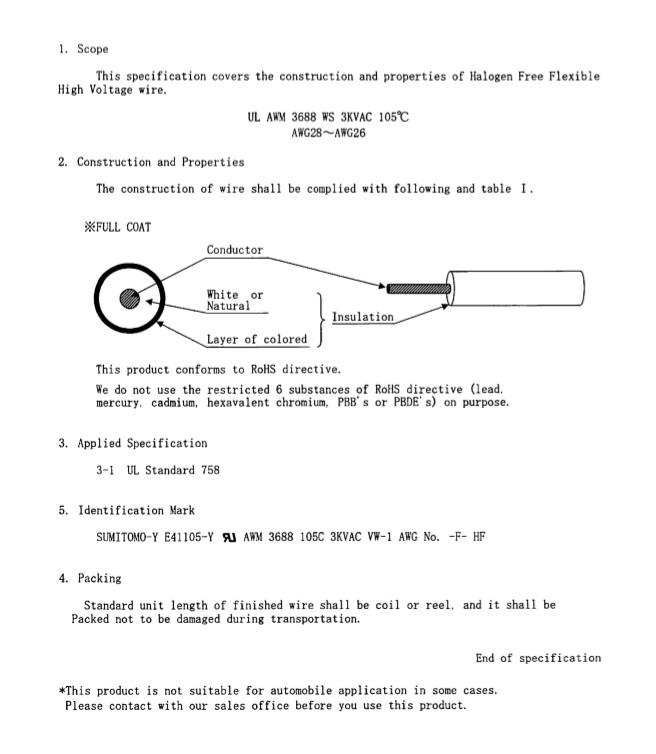

    細径ハロゲンフリー柔軟高圧線「UL AWM 3688HF」  High Voltage Wire

    柔軟高圧線は、近年需要が増加している液晶ディスプレイのバックライ トを始め、ファクシミリ、スキャナのランプなど、高電圧が印加され柔軟 性を必要とされるリード線として使用されています。
    今回開発した高電圧定格(3kVAC)の細径ハロゲンフリー柔軟高圧線 「UL AWM 3688HF」は、狭隘な配線スペースでも対応できるよう、外 径が細く、耐エッジ性に優れています。
    また、絶縁材料には「イラックス®ハロゲンフリー(架橋難燃ポリエチレ ン)」を用い、さらにハロゲン化合物、リン系化合物、アンチモン系化合物 を使用しておらず、環境負荷に配慮した製品となっています。

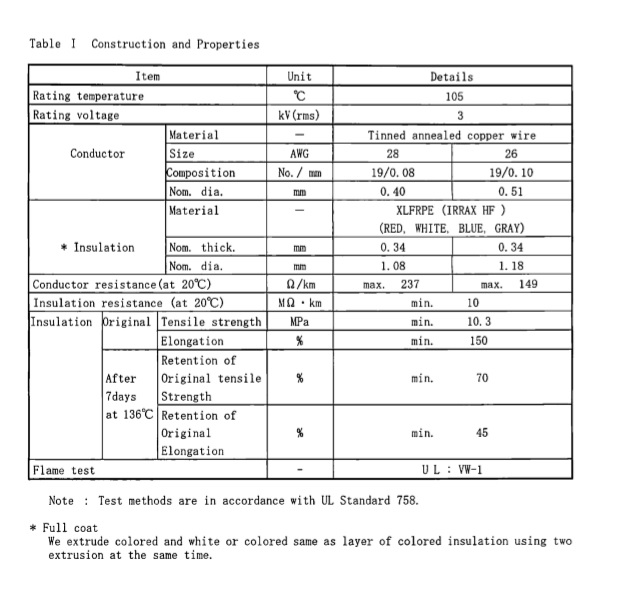

    ULスタイル
    No    		 定　格  導　体
    (錫めっき軟銅線)    		 一次絶縁体 二次絶縁体
    温度
    (℃)    		 電圧
    kV(AC)    		 サイズ
    (AWG    		 構成
    No./mm    		 外径 (mm) 材質  厚さ
    (mm    		 外径
    (mm)    		 材質  厚さ
    (mm    		 外径
    (mm)
    3688 105 3 28 19/0.08 0.4 イラックスHF  (架橋難燃ポリエチレン) 0.34 1.08 イラックスHF
    (架橋難燃ポリエチレン)    		 0.11 1.41
    26 19/0.10 0.51 0.34 1.18


    携帯電話機用極細同軸ハーネス
    現在、携帯電話機は、液晶ディスプレイの高精細化や多軸可動化、ワン セグなどの多機能化、筐体の薄肉化が進んでおり、高周波での伝送および 捻回強度の信頼性が高く、高密度実装が可能な同軸ハーネスが求められて いました。 こうしたニーズに対応して開発した携帯電話機用極細同軸ハーネスは、 以下の特長を有しています。
    ●各芯シールドを施すことにより、高周波でもEMI、クロストークを抑え、 インピーダンスコントロールも実現。
    ●高強度極細導体(AWG42～46)の使用により、10万回以上の捻回強度 信頼性に優れ、かつ40芯の束径が約2.4～1.8mmと優れた省スペース 性を実現。 ●多軸機構を持つヒンジ部提供が可能。
