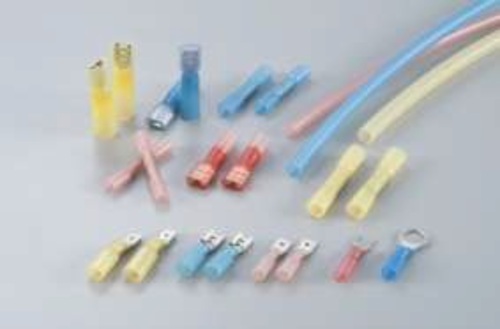

YAPEXY-CRIMP
YEIDA, CRIMP Heat shrinkable crimp splices for wire and cable connector, 收縮率:3:1
電線防水熱縮中接管(電線電纜中間連接接頭)
Applications
CRIMP protects splices from water and corrosion. Providing strain relief and against vibration in
rugged environments, which excellently insulates and protects electronic connections. It offer
long-term performance, easy installation, and a low installed cost, which is more reliable than
conventional crimp terminals.
應用
CRIMP 是由聚烯烴經塗膠生産而成的熱收縮中接管, 用於保護連接,防水,防腐蝕。 可以在粗糙的
環境中加強固定和防震動,具有很好的絕緣保護電子連接器的功能。與常規的連接器相比,具有耐久性,
易於安裝,安裝成本低的優勢。
Characteristic
Shrinkable Ratio:3:1
Polyamide hot-melt adhesive provides excellent waterproof property
Excellent stretch and mechanical damage resistance
Ideally translucent provides tensile strength
High elasticity keeps steady performance
特性
收縮率:3:1
Polyamide 熱融膠提供優異的防水性能
材料優異的延伸性能,抗機械損害
透明度佳提供更好的抗拉力
高彈性體,管材不易變形
Operating temperature range
Operating temperature : -55℃ ~ 125℃
Minimum Shrink Temp. 80℃
Fully recovery temperature :130℃
操作溫度範圍
工作溫度:-55℃ ~ 125℃
開始收縮溫度 :80℃
完全收縮溫度:130℃
Heat shrinkable butt splice connectors (熱收縮中接管)
Part Number.
產品型號 |
Nominal Size 尺寸 (mm) |
Wire Range電線 |
Standard Color
標準顏色 |
A |
B |
L |
A.W.G. (mm2) |
GBS-1 |
4.7 |
1.7 |
35 |
22-18 (0.5-1.0) |
Red 紅 |
GBS-2 |
5.7 |
2.4 |
36 |
16-14 (1.5-2.5) |
Blue 藍 |
GBS-5 |
6.7 |
3.6 |
42 |
12-10 (4.0-6.0) |
Yellow 黃 |
Heat shrinkable ring terminals ( 圓型熱縮壓接端子)
Part Number
產品編號 |
Stud Size
(螺絲孔) |
Wire Range電線 |
Standard Color
標準顏色 |
A.W.G. (mm2) |
RHS1-4 |
# 6 ( 4.3mm) |
22-18 (0.5-1.0) |
Red 紅 |
RHS2-4 |
# 6 ( 4.3mm) |
16-14 (1.5-2.5) |
Blue 藍 |
RHS5-5 |
# 6 ( 5.3mm) |
12-10 (4.0-6.0) |
Yellow 黃 |
<<技術性能>>
特性 |
規格要求 |
測試條件 |
老化前 |
抗張強度 |
Min. 16MPa |
室溫 |
伸長率 |
Min. 200% |
老化後 |
抗張強度 |
Min. 11.5MPa |
150℃/7 天 |
伸長率 |
Min. 100% |
耐電壓與擊穿電壓(老化前) |
承受2.5KV及擊穿電壓,1分鐘 |
室溫 |
耐電壓與擊穿電壓(老化後) |
承受2.5KV電壓,1分鐘,擊穿電壓至少需達到老化前的一半。 |
150℃/7 天 |
銅腐蝕性 |
裸銅無腐蝕 |
150℃/7 天 |
銅穩定性 |
無降解跡象,最小伸長率 100% |
150℃/7 天 |
冷彎曲 |
無開裂 |
-40℃/4 小時 |
最大正割模數(2%) |
250 MPa |
- |
體積電阻率 |
Min.1014Ω-cm |
- |
熱衝擊 |
無開裂 |
200℃/4 小時 |
Heat shrinkable spade terminals ( 叉型熱縮壓接端子)
Part Number
產品編號 |
Stud Size
(螺絲孔) |
Wire Range電線 |
Standard Color
標準顏色 |
A.W.G. (mm2) |
SHS1-4 |
# 8 ( 4.3mm) |
22-18 (0.5-1.0) |
Red 紅 |
SHS2-4 |
# 8 ( 4.3mm) |
16-14 (1.5-2.5) |
Blue 藍 |
SHS5-4 |
# 8 ( 4.3mm) |
12-10 (4.0-6.0) |
Yellow 黃 |
