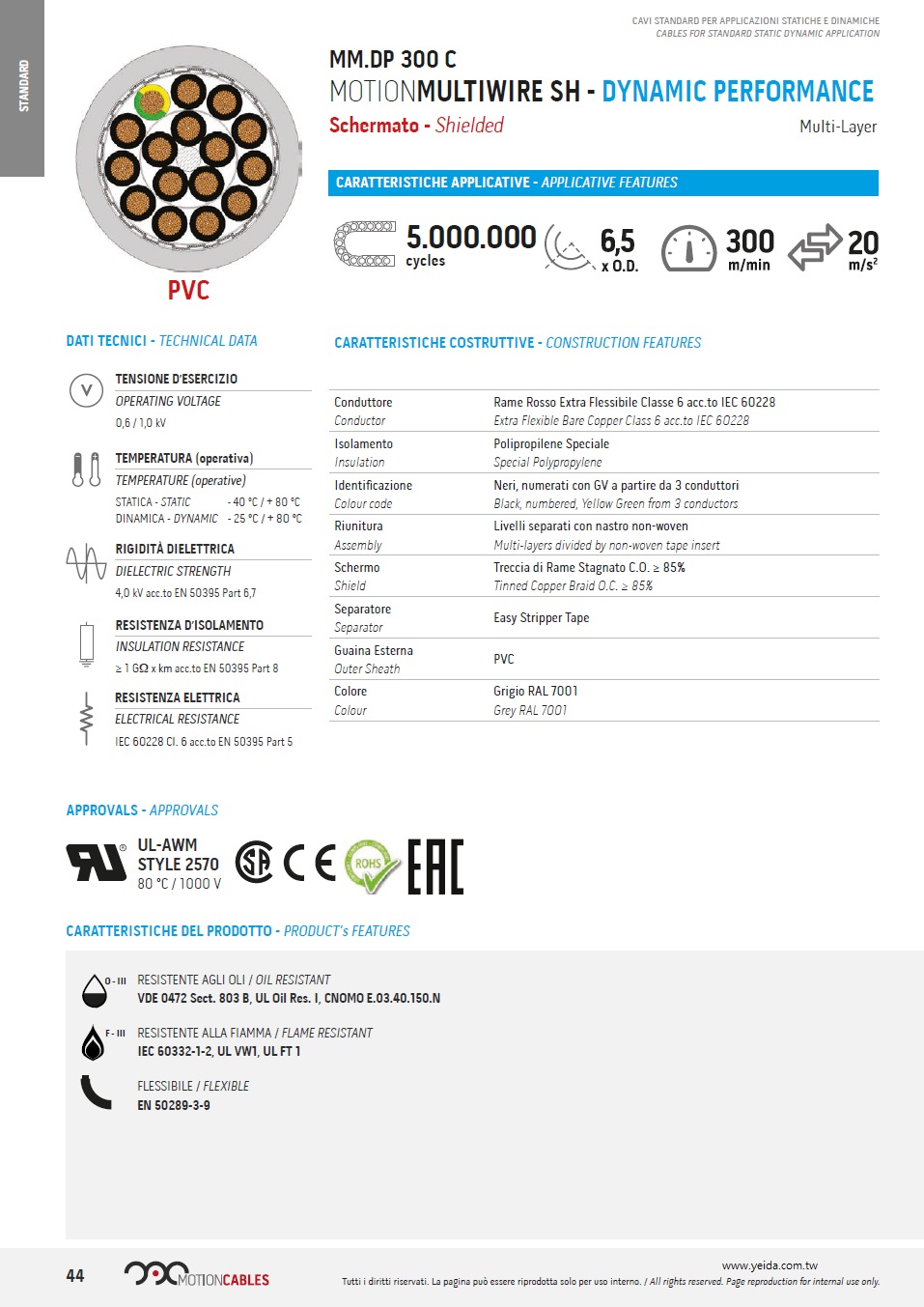

MM-DP300C

MOTIONMULTIWIRE SH - DYNAMIC  Shielded Multi-Layer (UL2570, CSA, EAC, ROHS, CE) . (0.50, 0.75, 1, 1.5, 2.5) mm2, 0,6 / 1,0 kV,  - 40 °C / + 80 °C, PVC 五百萬週期移動式銅網屏蔽隔離控制電纜 (耐油, 阻燃, 柔性動態)

TECHNICAL DATA
PRODUCT's FEATURES

OPERATING VOLTAGE
0,6 / 1,0 kV

TEMPERATURE (operative)
STATIC - 40 °C / + 80 °C
DYNAMIC - 25 °C / + 80 °C

DIELECTRIC STRENGTH
4,0 kV acc.to EN 50395 Part 6,7

INSULATION RESISTANCE
≥ 1 GΩ x km acc.to EN 50395 Part 8

ELECTRICAL RESISTANCE
IEC 60228 Cl. 6 acc.to EN 50395 Part 5

CONSTRUCTION FEATURES
Conductor
Extra Flexible Bare Copper Class 6 acc.to IEC 60228

Insulation
Special Polypropylene

Colour code
Black, numbered, Yellow Green from 3 conductors

Assembly
Multi-layers divided by non-woven tape insert

Shield
Tinned Copper Braid O.C. ≥ 85%

Separator
Easy Stripper Tape

Outer Sheath
PVC

Colour
Grey RAL 7001

PRODUCT's FEATURES

OIL RESISTANT
VDE 0472 Sect. 803 B, UL Oil Res. I, CNOMO E.03.40.150.N
FLAME RESISTANT
IEC 60332-1-2, UL VW1, UL FT 1

MOTIONCABLES CODE n x mm2 AWG

0.50 mm2
MDS21X02UR-G,  (2 x 0.50) 21 7,0 5,9 33 40
MDS21G03UR-G,  (3 G 0.50) 21 7,0 6,2 39 40
MDS21G04UR-G,  (4 G 0.50) 21 7,0 6,6 46 45
MDS21G05UR-G,  (5 G 0.50) 21 7,0 7,1 54 50
MDS21G07UR-G,  (7 G 0.50) 21 6,0 8,3 70 55
MDS21G12UR-G,  (12 G 0.50) 21 6,0 9,7 100 65
MDS21G18UR-G,  (18 G 0.50) 21 4,5 11,7 153 90
MDS21G25UR-G,  (25 G 0.50) 21 4,5 13,7 202 105
MDS21G34UR-G,  (34 G 0.50) 21 4,5 15,2 258 150
MDS21G41UR-G,  (41 G 0.50) 21 4,5 16,8 311 170
0.75 mm2
MDS19X02UR-G,  (2 x 0.75) 19 9,5 6,3 41 40
MDS19G03UR-G,  (3 G 0.75) 19 9,5 6,6 48 45
MDS19G04UR-G,  (4 G 0.75) 19 9,5 7,1 59 50
MDS19G05UR-G,  (5 G 0.75) 19 9,5 7,7 69 50
MDS19G07UR-G,  (7 G 0.75) 19 8,0 9,0 90 60
MDS19G12UR-G,  (12 G 0.75) 19 8,0 10,5 129 80
MDS19G18UR-G,  (18 G 0.75) 19 6,0 12,7 205 95
MDS19G25UR-G,  (25 G 0.75) 19 6,0 14,9 271 110
MDS19G34UR-G,  (34 G 0.75) 19 6,0 16,6 332 165
MDS19G41UR-G,  (41 G 0.75) 19 6,0 18,3 391 185
1.0 mm2
MDS17X02UR-G,  (2 x 1.0) 18 13,5 6,6 46 45
MDS17G03UR-G,  (3 G 1.0) 18 13,5 6,9 57 45
MDS17G04UR-G,  (4 G 1.0) 18 13,5 7,5 70 50
MDS17G05UR-G,  (5 G 1.0) 18 13,5 8,1 81 55
MDS17G07UR-G,  (7 G 1.0) 18 11.5 9,5 110 65
MDS17G12UR-G,  (12 G 1.0) 18 11.5 11,6 182 85
MDS17G18UR-G,  (18 G 1.0) 18 8,5 13,4 254 100
MDS17G25UR-G,  (25 G 1.0) 18 8,5 16,3 365 165
MDS17G34UR-G,  (34 G 1.0) 18 8,5 18,1 463 180
MDS17G41UR-G,  (41 G 1.0) 18 8,5 19,6 542 195
1.5 mm2
MDS15X02UR-G,  (2 x 1.5) 16 17,5 7,2 58 50
MDS15G03UR-G,  (3 G 1.5) 16 17,5 7,6 75 50
MDS15G04UR-G,  (4 G 1.5) 16 17,5 8,2 91 55
MDS15G05UR-G,  (5 G 1.5) 16 17,5 8,9 112 60
MDS15G07UR-G,  (7 G 1.5) 16 15,0 11.0 145 85
MDS15G12UR-G,  (12 G 1.5) 16 15,0 12,9 247 95
MDS15G18UR-G,  (18 G 1.5) 16 11.0 14,9 348 110
MDS15G25UR-G,  (25 G 1.5) 16 11.0 18,2 498 180
MDS15G34UR-G,  (34 G 1.5) 16 11.0 20,2 700 200
MDS15G41UR-G,  (41 G 1.5) 16 11.0 22,3 844 225
2.5 mm2
MDS13X02UR-G,  (2 x 2.5) 14 24 8,4 95 55
MDS13G03UR-G,  (3 G 2.5) 14 24 8,9 115 60
MDS13G04UR-G,  (4 G 2.5) 14 24 9,6 155 65
MDS13G05UR-G,  (5 G 2.5) 14 24 10,9 185 80
MDS13G07UR-G,  (7 G 2.5) 14 21 12,9 250 95
MDS13G12UR-G,  (12 G 2.5) 14 21 15,8 388 160
MDS13G18UR-G,  (18 G 2.5) 14 15 18,3 552 185
MDS13G25UR-G,  (25 G 2.5) 14 15 22,3 750 225
MDS13G34UR-G,  (34 G 2.5) 14 15 24,8 1016 250
MDS13G41UR-G,  (41 G 2.5) 14 15 27,3 1234 275
