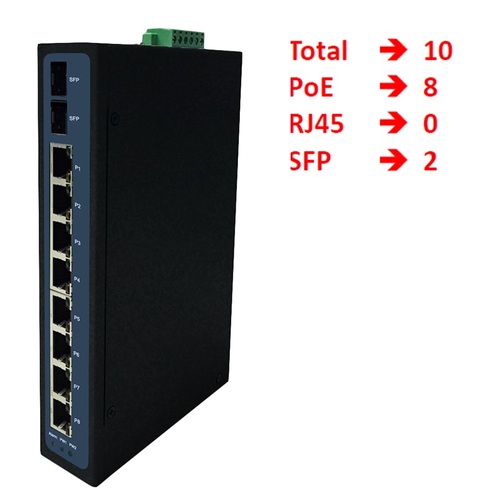

    VAD-G10802工業級 10埠 全Gigabit 乙太網路 PoE交換機
    看原圖
    		VAD-G10802

    VAD-G10802工業級 10埠 全Gigabit 乙太網路 PoE交換機

    1. 遵守國際規範與認證
    2. 每埠供電過載保護與自動回復功能，無需跑現場
    3. 75℃型錄溫度經由85℃環溫測試通過而定，全機零組件優異
    4. 連接任何PoE與非PoE網路設備，受電端非PoE設備不送電，安全無虞
    5. 讓品質取代維護成本

    特點

    1. 10埠GbE功能分配：8 PoE + 2 SFP
    2. 推力輔助電路，提升纜線/訊號傳輸品質
    3. 兩組電源輸入，提高便利性及可靠性
    4. 電源備源功能再強化，電源不中斷
    5. 電源告警偵測與輸出
    6. 每埠PSE輸出15/30W
    7. 完善的電源管理
    8. 功耗檢測與分類，高電源效率
    9. 過流、短路保護、即時熱監測與保護
    10. PSE與PD間即時監控電壓、電流、功率及配置狀態
    11. 傳輸速率自動偵測
    12. 全雙工/半雙工自動偵測
    13. 自動MDI/MDI-X連線
    14. 支援Quality of Service (QoS)
    15. -40 to 75°C 寬工作溫度範圍
    16. 台灣設計、生產、組裝、測試
    17. CE、FCC安規認證



      18.
    18.

    技術資訊

    標準 IEEE 802.3 for 10BaseT,
    IEEE 802.3u for 100BaseT(X)/FX,
    IEEE 802.3ab for 1000BaseT(X),
    IEEE 802.3af/at for PoE/PoE+ output,
    IEEE 802.3x for flow control,
    IEEE 802.3z for 1000BaseX,
    IEEE 802.3az Energy Efficient Ethernet (EEE)
    傳輸型態
    背板頻寬    		 Store and Forward
    22 Gbps
    MAC活動紀錄 16K
    封包緩衝記憶體 2 Mbits
    支援巨大封包 10K Bytes


    介面

    Gigabit總埠數
    PoE 功能埠
    RJ45(無 PoE)    		 10
    8 x RJ45@10/100/1000BaseT(X)
    0
    光纖埠 2, SFP1 & SFP2@1000M (SFP需另購)
    指撥開關 -
    警報輸出 NC state when alarm is ON, NO state when alarm is OFF
    LEDs 2 x Power input LED@ Green, LED ON for power input is active
    1 x Alarm LED@ Red, LED ON for alarm is active
    8 x PoE Active LED@ Green, LED ON for PSE is active
    8 x 10/100/1000BaseT SPD LED@ Amber, LED ON for 1000BaseT(X) is active
    8 x 10/100/1000 Link/ACT LED@ Green, LED ON/Flash for transmission is Link/Active
    2 x Optical Link/Act LED@ Green, LED ON/Flash for optical fiber is Link/Active


    PoE

    PSE腳位分配 V+, V+, V-, V-分佈於1, 2, 3, 6腳 (endspan)
    工作電壓 45~57VDC 輸入及輸出
    輸出最大總功率 240W
    每埠輸出功率
    電源管理    		 15.4W(af)/30W(at)
    PD偵測、供電設定、功率分配、電壓偵測、過流保護


    電源需求

    電源輸入範圍 10~57VDC, Redundancy Dual Power input
    PoE啟動電壓 45~57VDC
    PoE 輸出管理 30W/Port, Max. 240W
    PoE功能關閉工作電壓 10~38VDC
    無PoE功能電源需求 10W Max.
    電源 1 輸入接頭
    電源 2 輸入接頭
    警報輸出接頭    		 Pin 1& Pin 2 of 6-contact terminal block
    Pin 5& Pin 6 of 6-contact terminal block
    Pin 3& Pin 4 of 6-contact terminal block


    機械特性

    尺寸(mm) 116(W) x 34.6(D) x 184(H)
    機殼 IP 30 metal case
    重量 600g
    安裝方式 Din-Rail mounting


    環境特性

    工作溫度 -40~75℃
    工作濕度 0~95%(non-condensing)
    儲存溫度 -40~85℃
    儲存濕度 0~95%(non-condensing)

    認證

    EMC FCC part 15 subpart B Class A,
    CE: EMI: Class A, EN 55032:2012/AC:2013, EN 61000-3-2:2014, EN 61000-3-3:2013
    EMS: EN 55024:2010, EN 61000-4-2:2009, EN 61000-4-3:2006+A2:2010, EN 61000-4-4:2012, EN 61000-4-5:2014, EN 61000-4-6:2014, EN 61000-4-8:2010. EN 61000-4-11:2004
    Shock IEC 60068-2-27
    Vibration IEC 60068-2-6
    Free Fall IEC-60068-2-32


    採購資訊

    G10802 工業級10-port Gigabit乙太網路交換機, 8 路PoE + 2路SFP, -40℃~+75℃

    SFP Singlemode 單模光纖
    S3D12510XX SFP, 1000M, duplex 2-fiber, LC, SM, 10km, 0~70℃
    S3D12520XX SFP, 1000M, duplex 2-fiber, LC, SM, 20km, 0~70℃
    S3D12530XX SFP, 1000M, duplex 2-fiber, LC, SM, 30km, 0~70℃
    S3D12540XX SFP, 1000M, duplex 2-fiber, LC, SM, 40km, 0~70℃
    IS3D12510XX SFP, 1000M, duplex 2-fiber, LC, SM, 10km, -40~85℃
    IS3D12520XX SFP, 1000M, duplex 2-fiber, LC, SM, 20km, -40~85℃
    IS3D12530XX SFP, 1000M, duplex 2-fiber, LC, SM, 30km, -40~85℃
    IS3D12540XX SFP, 1000M, duplex 2-fiber, LC, SM, 40km, -40~85℃
    SAD12510XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 10km, 0~70℃
    SBD12510XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 10km, 0~70℃
    SAD12520XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 20km, 0~70℃
    SBD12520XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 20km, 0~70℃
    SAD12530XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 30km, 0~70℃
    SBD12530XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 30km, 0~70℃
    SAD12540XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 40km, 0~70℃
    SBD12540XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 40km, 0~70℃
    ISAD12510XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 10km, -40~85℃
    ISBD12510XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 10km, -40~85℃
    ISAD12520XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 20km, -40~85℃
    ISBD12520XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 20km, -40~85℃
    ISAD12530XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 30km, -40~85℃
    ISBD12530XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 30km, -40~85℃
    ISAD12540XX SFP, 1000M, duplex 1-fiber, LC, SM, T13/R15, 40km, -40~85℃
    ISBD12540XX SFP, 1000M, duplex 1-fiber, LC, SM, T15/R13, 40km, -40~85℃
    SFP Multimode 多模光纖
    M2D12505XX SFP, 1000M, duplex 2-fiber, LC, MM, OM2, 550m, 0~70℃
    M3D12500XX SFP, 1000M, duplex 2-fiber, LC, MM, OM3, 1km, 0~70℃
    IM2D12505XX SFP, 1000M, duplex 2-fiber, LC, MM, OM2, 550m, -40~85℃
    IM3D12500XX SFP, 1000M, duplex 2-fiber, LC, MM, OM3, 1km, -40~85℃
