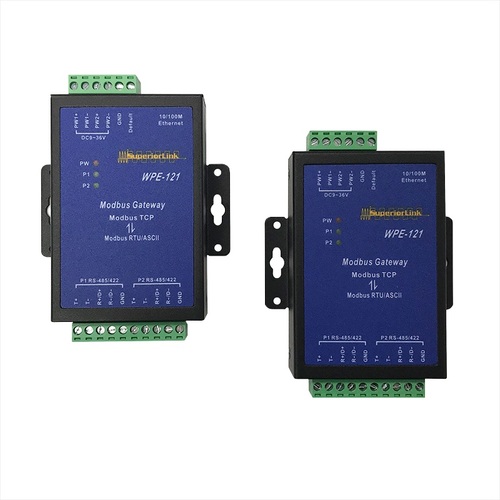

    VAD-WPE121 Modbus通信協定轉換器RS485/422轉乙太網路
    看原圖
    		VAD-WPE121

    VAD-WPE121 Modbus通信協定轉換器RS485/422轉乙太網路

    WPE-121是一款工業級Modbus串列埠轉網路的閘道器（網關），架構在 Modbus RTU/ASCII 設備與 Modbus TCP 設備之間的相互通信；WPE-121具備2個RS485/422串列埠介面連接 Modbus RTU/ASCII 與1個乙太網路通信介面連接 Modbus TCP，進行Modbus TCP、Modbus RTU 及 Modbus ASCII 不同通信協定之間的訊號轉換，完成 Modbus TCP 經由乙太網路介面與 Modbus RTU/ASCII 經由 RS485/422 串列埠介面之間的訊號傳輸。


    特性


    1. 內建4種工作模式：RTU主站/TCP從站、TCP主站/RTU從站、ASCII主站/TCP從站、TCP主站/ASCII從站。
    2. 支援多主站通信。
    3. 2個串列埠可設定不同鮑率。
    4. 當Modbus TCP設定為主站時，最大可支援32個TCP主機同時工作。
    5. 當Modbus RTU/ASCII設定為從站時，每一埠RS-485/422可支援高達32路終端設備
    6. 當Modbus RTU/ASCII設定為主站時，可支援4個Modbus TCP從站設備，2個RS-485/422串列埠可同時連接Modbus RTU/ASCII主站。
    7. 內建字元超時時間自動調整功能。
    8. 工作埠號、目標IP、目標埠號、串列埠從站的ID範圍均可設定(2串列埠ID不可重複)。
    9. 可使用Web Server、Telnet、WPE Configuration管理工具軟體進行登錄，支援Windows98/me/NT/2000/XP/WIN7/WIN8/WIN10 等作業系統。
    10. 具備ID映射功能與主機ID管理功能。
    11. 備援雙電源輸入。
    12. 工業級設計，可長期穩定的運行在惡劣環境。
    規格
         CPU： 32-bit ARM Cortex-M3
         乙太網路： 10/100BaseTx
         網路標準： IEEE 802.3、IEEE 802.3u、IEEE802.x
         網路介面： 1 埠 x RJ45
         網路通信： Full/Half duplex
         序列埠： 2 埠 x RS485/422
         檢查位元： None、Even、Odd、space、mark
         資料位元： 6-bit, 7-bit, 8-bit
         資料量： 300bps to 230400bps
         負載能力： RS-485/422 終端支援最多 32 個節點輪詢
         通信協定： ETHERNET、ARP、IP、ICMP、IGMP、UDP、TCP、DHCP、DNS、MODBUS TCP、MODBUS RTU、                                     MODBUS ASCII
         突波保護： 600W
         靜電保護： 15KV
         LED 指示： PW (電源), P1 (序列埠 1), P2 (序列埠 2), Ethernet Link, Ethernet ACT
         電源輸入： 9~36VDC, 150mA @ 24VDC (Max)
         工作溫度： -20~70℃
         儲存溫度： -40～85℃
         相對溼度： 5 ~ 95%，非凝結

    訂購資訊

    型號 名稱
    WPE-121 Modbus通信協定轉換器 RS485/422/Ethernet





    登錄方式
    WPE-121 具備三種登錄配置方式：
        1. Web Server：打開 IE 流覽器，在位址欄輸入 WPE-121 的 IP 位址（預設為： 192.168.10.245）。
        2. telnet：在運行裡輸入，telnet 192.168.10.245 進入命令提示設置參數。
        3. WPE Configuration PC 端軟體：安裝 WPE-121 閘道伺服器搭配的 WPE Configuration 軟 體，可以查詢局域網的 WPE-            121 閘道伺服器設置，進行參數修改。

    回復原廠預設值
        1. 硬體回復：短接 Setup 和 GND 後重新啟動閘道器，斷開 Setup 和 GND 的短接後即回 復預設值。
        2. 軟體回復：經由 WPE 登錄工具軟體搜尋並登錄閘道器，點擊 Setup 即回復預設值。

    註：回復預設值不會改變使用者已經對 WPE-121 所做的設定，回復預設值使 WPE-121 暫時回復並接受原廠 預設值，使用者藉         此進入 WPE-121 進行新的設定並儲後，原設定值將被修改為新設定值。
