VAD-1CC

VAD-1CC.3A, 1路雙向乾接點RS232傳輸器

乾接點轉數據，設計為經由RS232或RS485進行接點訊號傳輸，產品分為1路雙向乾接點傳輸或4路單向乾接點傳輸，此類產品除了直接使用銅質導線傳輸外，也可做以下應用：
1. 連接具有RS232或RS485數據埠之光電轉換器完成接點訊號的光纖傳輸。
2. 與本公司CVTR8/E - 數據轉乙太網路轉換器連接，經由乙太網路傳輸接點訊號。
3. 電腦接收4路乾接點訊號，或電腦控制4路繼電器開/關。(請與我們聯繫以獲得SDK)

特性

● 將1路乾接點轉換為RS232雙向傳輸
● 輸入端可支援帶電或不帶電乾接點輸入，遙控遠端輸出的繼電器開或關之動作
● 完整的燈號指示，顯示目前設備工作狀態
● 金屬小型機殼設計，節省安裝空間
● 抗EMI, RFI干擾
● 可搭配任一廠牌的RS232光電轉換器來達成1路雙向乾接點的光纖傳輸

應用

● 長距離遙控接點之開或關
● 接點訊號傳輸
● 繼電器開或關之遠端控制
● 警報訊號傳輸

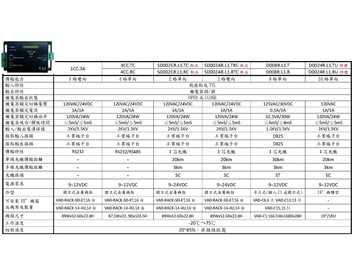

規格

數據
數據通道： 1路雙向
採樣率： 9.6 KHz
接點輸入不帶電：乾接點、開關感應器
接點輸入帶電： 5 VDC(Hi) / 0VDC(Lo)
傳輸格式： RS232
輸出介面： NO或NC繼電器接點輸出
數據接頭：工業端子台
物理特性
電源需求： 9~12VDC, <100mA
燈號顯示：

Power	LED x 1
RS232 input	LED x 1
RS232 output	LED x 1

機殼尺寸 (mm)： 89W x 52.6D x 22.8H
重量： 80g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下

訂購說明

1CC.3A

1路雙向乾接點RS232傳輸器，小型盒式

應用圖
