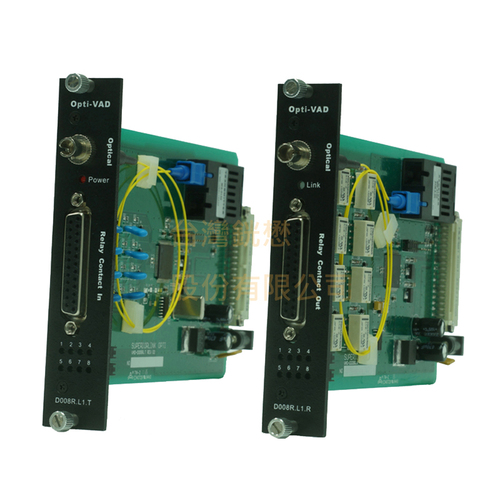

VAD-D008R

VAD-D008R.L1, 數位式8路單向接點訊號傳輸光電轉換器

乾接點光電轉換器，以乾接點觸發與否做為輸入訊號，經由光纖傳至遠方後，改變接收機上的繼電器狀態為開路或閉路，用來完成遠端的遙控開關或警報觸發等功能。

特性

● 使用一芯光纖傳輸8路單向接點訊號
● 發射機輸入端支援帶電或不帶電接點訊號，用以控制接收機輸出端之開或關的功能
● LED顯示功能，使用者可判別光電轉換器的工作狀態
● 卡片式設計，可插入VAD-C1獨立式機殼，方便獨立式安裝; 亦可插入VAD-C6， VAD-C13或VAD-C15等19”標準機箱，方便集中管理
● 獨立式外加金屬外殼，可隔絕EMI，RFI干擾，無串音及電位差問題

應用

● 長距離遙控接點之開或關
● 接點訊號傳輸
● 繼電器開或關之遠端控制
● 警報訊號傳輸

技術規範

數據
接點傳輸能力：8路，單向
採樣率：250 KHz
接點輸入不帶電：乾接點、開關感應器
接點輸入帶電： 5~10 VDC(Hi) / 0VDC(Lo)
輸出介面： NO或NC繼電器接點輸出
數據接頭：DB25，孔型
光特性
光纖需求：1芯單模或多模光纖
光波長：1310nm
光輸出功率： > -14dBm
光接收靈敏度：< -32dBm
光傳輸損耗：18dB
傳輸距離：30km@single mode， 3km@multi-mode
光纖接頭：ST
物理特性
電源需求：9~12VDC，350mA
燈號顯示：

光纖連線正常	LED x 1 @ 接收機端
電源	LED x 1 @ 發射機端
接點輸入	LED x 8 @ 發射機端
接點輸出	LED x 8 @ 接收機端

機殼尺寸 (mm)：(VAD-C1) 166.5W x168D x 28H)
重量(卡+VAD-C1)：150+630=780公
工作溫度：-20℃~+75℃
相對溼度：0~95%，非凝結狀態下

訂購說明

VAD-D008R.L1.T
VAD-D008R.L1.R
VAD-C1

數位式8路單向接點訊號傳輸光電轉換器發射機，卡式
數位式8路單向接點訊號傳輸光電轉換器接收機，卡式
獨立式1槽機匣，630公克

※其他安裝模式，請參考如下機構選配

應用圖示

機構選配
VAD-C1

獨立式1槽機匣
外型尺寸 (mm)：166.5W x 168D x 28H
VAD-C2-1

獨立式雙槽設計
外型尺寸 (mm)：166.5W x 197D x 56H
VAD-C6

6+1槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：255W x 280D x 134H
VAD-C13

13+2槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：483W x 280D x 134H
VAD-C15

15+1槽機箱19”/3RU，需插VAD-PS15XX卡式電源供應器
外型尺寸 (mm)：483W x 280D x 134H
