VAD-SD002AR

VAD-SD002AR.L1, 2路雙向接點光電轉換器

乾接點光電轉換器，以乾接點觸發與否做為輸入訊號，經由光纖傳至遠方後，改變接收機上的繼電器狀態為開路或閉路，用來完成遠端的遙控開關或警報觸發等功能。

特性

● 使用一芯光纖傳輸2路雙向接點訊號
● 接點輸入支援帶電或不帶電接點訊號，用以控制遠端繼電器輸出狀態
● 繼電器通過UL及CSA安全規範認證
● 輸入端具備2KV電湧保護裝置，繼電器端具備1.5KV電湧保護裝置
● 完整LED顯示功能，使用者可判別整機工作狀態
● 獨立式金屬外殼，隔絕EMI，RFI干擾，無串音及電位差問題
● 可插入VAD-RACK-SD-ET或 VAD-RACK-14-4U等19”標準機架，方便集中管理

應用

● 長距離呼叫與遙控接點之開或關
● 接點訊號傳輸
● 繼電器開或關之遠端控制
● 警報及控制訊號傳輸

技術規範

電特性
接點訊號傳輸能力： 2路雙向
接點輸入不帶電：乾接點、開關等閉合裝置
接點輸入帶電： 5 VDC(Hi)10mA / 0 VDC(Lo)
繼電器輸出狀態： NO或NC可選
繼電器額定切換電壓： 120VAC/24VDC
繼電器額定電流： 1A
繼電器額定切換功率： 120VA/24W
繼電器觸點材質： Ag/Ni Alloy
繼電器吸合與釋放時間： ≦5mS
繼電器機械壽命： 5,000,000 cycles
繼電器閉合限制： 300 cycles/minute
繼電器安全標準： UL E82292，CSA 1144272
輸入/輸出電湧保護： 2KV/1.5KV
接點輸入接頭： 2-pin工業端子台
接點輸出接頭： 3-pin工業端子台
光特性
光纖需求： 1芯單模或多模光纖
光波長： 1310/1550nm
光輸出功率： > -10dBm
光接收靈敏度： < -25dBm
光傳輸損耗： 15dB
單模光纖傳輸距離： 20km
多模光纖傳輸距離： 3km
光纖接頭： SC
物理特性
電源需求：9~24VDC，5W Max.
燈號顯示：

光纖連線正常	LED x 1 @ 發射機&接收機
電源	LED x 1 @ 發射機&接收機
接點輸入	LED x 2 @ 發射機&接收機
接點輸出	LED x 2 @ 發射機&接收機

機殼尺寸 (mm)： 89W x52.6D x 22.8H
重量： 90g
工作溫度： -20℃~+75℃
相對溼度： 20~85%，非凝結狀態下
訂購說明

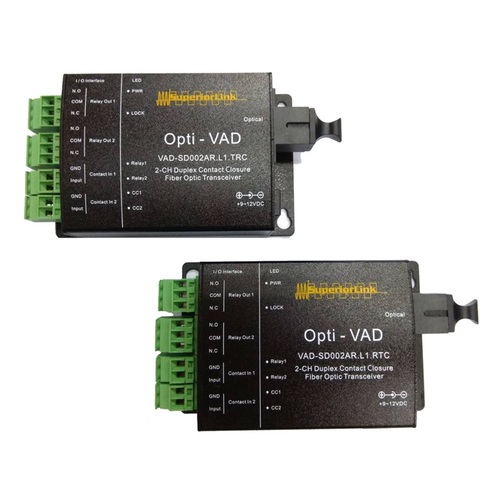

VAD-SD002AR.L1.TRC
VAD-SD002AR.L1.RTC

2路雙向接點光電收發機，T13/R15、SC、獨立式
2路雙向接點光電收發機，T15/R13、SC、獨立式
