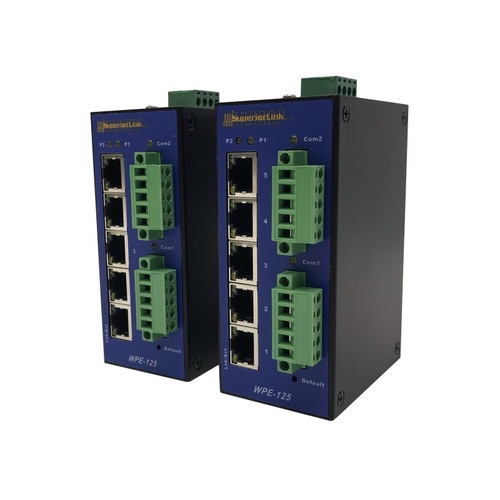

VAD-WPE125 隔離型 Modbus 通信協定轉換器 RS485/232轉乙太網路
WPE-125是一款工業級 Modbus 通信協定轉換器,使用於 Modbus RTU/ASCII 設備與 Modbus TCP 設備之間的相互通信;WPE-125 具備2個 RS485/232 串列埠介面與5個乙太網路介面,進行 Modbus TCP、Modbus RTU 及 Modbus ASCII 不同通信協定之間的訊號轉換,完成 Modbus TCP 經由乙太網路介面與 Modbus RTU/ASCII 經由RS485/232串列埠介面之間的訊號傳輸。
特性
- 具備5埠10/100Mbps乙太網路交換機功能,可應用於多Modbus TCP連線
- 2組RS485/232串列埠均採用光電隔離技術,隔離電壓1500V,提升Modbus RTU/ASCII訊號穩定性
- 內建RTU主站/TCP從站、TCP主站/RTU從站、ASCII主站/TCP從站、TCP主站/ASCII從站等四種可設定模式
- 支援多主站通信
- 支援32個Modbus TCP主站與4個Modbus TCP從站
- 支援2個Modbus RTU/ASCII主站與Modbus TCP從站通信
- 當Modbus RTU/ASCII設定為從站時,每埠RS-485/232最大可支援32路終端設備
- 當Modbus RTU/ASCII設定為主站時,最大可支援4個Modbus TCP從站設備,兩埠RS-485/232串列埠可同時連接Modbus RTU/ASCII主站
- 內建字元超時時間自動恢復功能
- 工作埠、目標IP、目標埠號、串列埠從站的ID範圍均可設定(2串列埠ID不可重複)
- 可使用Web Server、Telnet、WPE Configuration管理軟體進行配置,軟體支援Windows98/me/NT/2000/XP/WIN7/WIN8/WIN10 等作業系統
- 具備ID映射功能,完成主機ID管理
- 採用DIN Rail導軌安裝,具備雙電源輸入,9-30VDC或18~30VAC寬工作電壓
- 工業級設計,可長期穩定運行在惡劣環境。
規格
1. 通信協定: IEEE 802.3 10Base-T、 IEEE 802.3u 100Base-T(X)、ARP、IP、 ICMP、IGMP、UDP、TCP、DHCP、DNS、 Modbus TCP、 Modbus RTU、Modbus ASCII
2. CPU: 32-bit ARM Cortex-M3
3. 乙太網路: 10/100Mbps
4. 網路標準: IEEE 802.3、IEEE 802.3u、IEEE802.x 5. 網路介面:
5 埠 x RJ45
6. 網路通信: Full/Half duplex
7. 序列埠: 2 埠 x RS485/232
8. 檢查位元: None、Even、Odd、space、mark
9. 資料位元: 6-bit, 7-bit, 8-bit
10. 資料量: 300bps to 230400bps
11. 負載能力: RS-485 最高支援 128 節點輪詢
12. 突波保護: 600W
13. 隔離電壓: 1500V
14. 靜電保護: 15KV
15. 電源輸入: 2(雙電源), 9~30VDC 或 8~30VAC, 6W Max.
16. 工作溫度: -20~75℃
17. 儲存溫度: -40~85℃ 18. 相對溼度: 5 ~ 95%,非凝結
配置方式
WPE-125 具備三種登錄配置方式:Web Server、Telnet、WPE Configuration PC
1. Web Server 登錄配置: 打開 IE 流覽器,在位址欄輸入 WPE-125 的 IP 位址(預設為:192.168.1.2)。
2. telnet 登陸配置:在運行裡輸入,telnet 192.168.10.245 進入命令提示設置參數。
3. WPE Configuration PC 端軟體進行配置:安裝 WPE-125 閘道伺服器配送的 WPE Configuration 軟體,可以查詢局域網的 WPE-125 閘道伺服器設置,進行參數修改。
回復原廠預設值
1. 硬體回復:短接 Setup 和 GND 後重新啟動閘道器,斷開 Setup 和 GND 的短接後即回 復預設值。
2. 軟體回復:經由 WPE 登錄工具軟體搜尋並登錄閘道器,點擊 Setup 即回復預設值。 註:回復預設值不會改變使用者已經對 WPE-125 所做的設定,回復預設值使 WPE-125 暫時回復並接受原廠 預設值,使用者藉此進入 WPE-125 進行新的設定並儲 存後,原設定值將被修改為新設定值。
訂購資訊
型號 |
名稱 |
WPE-125 |
隔離型Modbus通信協定轉換器 RS485/232/Ethernet |
