VAD-4DO, 4CC-RC 由電腦輸出控制4路繼電器開/關, 4路乾接點轉RS232/RS485傳輸

VAS-4DO

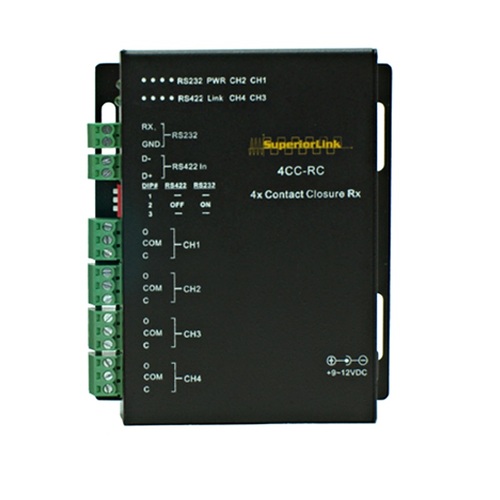

VAD-4DO, 4CC-RC 由電腦輸出控制4路繼電器開/關, 4路乾接點轉RS232/RS485傳輸

特性

● 整組搭配使用時，將4路乾接點轉換為RS232或RS485傳輸
● 發射機單機使用時 , 將4路接點訊號傳輸至電腦
● 接收機單機使用時 , 由電腦輸出控制4路繼電器開/關
● 輸入端可支援帶電或不帶電乾接點輸入，遙控遠端輸出的繼電器開或關之動作
● 經由RS485專用線傳輸距離可達1000米
● 完整的燈號指示，顯示目前設備工作狀態
● 金屬小型機殼設計，節省安裝空間
● 抗EMI, RFI干擾
● 可搭配任一廠牌的RS232或RS485光電轉換器來達成4路乾接點的光纖傳輸

應用

● 電腦接收4路接點訊號
● 電腦控制4路繼電器動作
● 長距離遙控接點之開或關
● 接點訊號傳輸
● 繼電器開或關之遠端控制
● 警報訊號傳輸

規格

數據
數據通道： 4路單向
採樣率： 9.6 KHz
接點輸入不帶電：乾接點、開關感應器
接點輸入帶電： 5 VDC(Hi) / 0VDC(Lo)
傳輸格式：指撥開關選擇RS232或RS485/RS422
輸出介面： NO或NC繼電器接點輸出
數據接頭：工業端子台
物理特性
電源需求： 9~12VDC, 100mA
燈號顯示：

Power	LED x 1
Relay contact input	LED x 4 @ Tx
Relay contact output	LED x 4 @ Rx
Link	LED x 1
Data format	LED x 2

機殼尺寸 (mm)： 87.5W x 22.9D x 103.5H
重量： 300g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下

訂購說明

4CC-TC
4CC-RC

4路乾接點輸入，RS232/RS485輸出，小型盒式
4路繼電器輸出，RS232/RS485輸入，小型盒式

應用圖示
