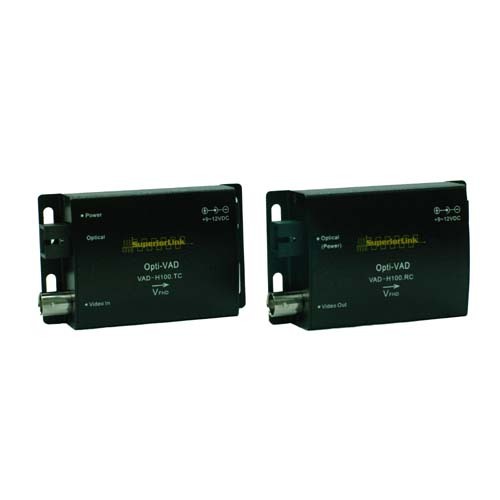

VAD-H100.TC/RC 1路高解析度 類比視頻 光發射接收機 (光電轉換器)
1路及4路 超高速 複合式HD視頻傳輸系列,以 無壓縮、類比(模擬)高清視頻光纖傳輸技術,解決了複合式高清視頻在光纖傳輸時,使用者所遇到的問題,包括: 彩色變黑白、畫面閃爍不穩定、色彩偏移、解析度降低、故障率高...等。
HD系列可同時傳輸 AHD、CVI、TVI等1080p/30之複合式高清類比(模擬)視頻訊號,且向下相容。
特性
● 使用一芯光纖傳輸,單模光纖或多模光纖共用
● 適用於CVBS / AHD / CV I / TVI 2M_3M, 480i, 480p, 720p, 1080i, 1080p/30全系列類比視頻傳輸
● 完整LED指示燈,顯示設備目前工作狀態
● 抗EMI、RFI干擾
● 適用NTSC, PAL, SECAM
應用
● CVBS / AHD / CV I / TVI CCTV視頻傳輸
● 精密影像光纖傳輸
● 安全城市與路口監控視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統
規格
視頻
視頻傳輸能力: 1路視頻
輸出/輸入阻抗: 75Ω
輸出/輸入位準: 1Vpp 標稱值
數位處理能力: 非壓縮 10-bit
訊躁比: >70dB
視頻接頭: BNC
光特性
光纖需求: 1芯光纖,單模或多模
光波長: 1310nm
光輸出功率: ≤ -3dBm
光接收靈敏度: ≥ -22dBm
光傳輸損耗: 15dB
傳輸距離: 20km@single mode, 1km@multi-mode, OM2 50/125um
光纖接頭: SC
物理特性
電源需求: 9~12VDC, 140mA
燈號顯示:
電源 |
LED x 1 @ Tx |
視頻輸入 |
LED x 1 @ Tx |
光纖連線(綠色)
電源(紅色) |
LED x 1 @ Rx |
視頻輸出 |
LED x 1 @ Rx |
機殼尺寸 (mm): 89W x52.6H x 22.8D
重量: 250公克
工作溫度: -20℃~+75℃
相對溼度: 0~95%,非凝結狀態下
訂購說明
VAD-H100.TC |
1路高解析度 類比視頻 光發射機,小型盒式機殼 |
VAD-H100.RC |
1路高解析度 類比視頻 光接收機,小型盒式機殼 |
