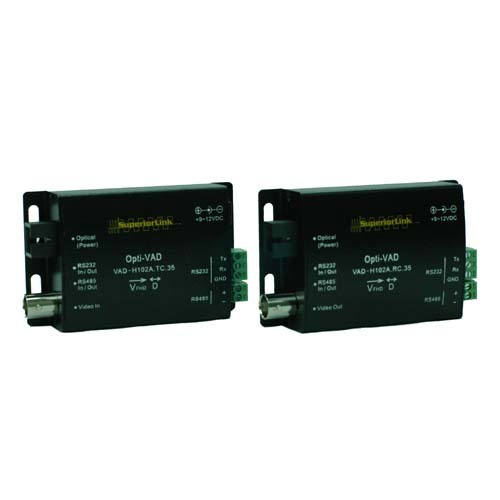

VAD-H102A.TC/RC.35 1路高解析度類比視頻 + 2路雙向數據光發射接收機 (光電轉換器)

VAD-H102A

VAD-H102A.TC/RC.35 1路高解析度類比視頻 + 2路雙向數據光發射接收機 (光電轉換器)

1路及4路超高速複合式HD視頻傳輸系列，以無壓縮、類比(模擬)高清視頻光纖傳輸技術，解決了複合式高清視頻在光纖傳輸時，使用者所遇到的問題，包括：彩色變黑白、畫面閃爍不穩定、色彩偏移、解析度降低、故障率高...等。

【HD視頻+數據】增加了 2路、4路雙向數據，可同時傳輸 AHD、CVI、TVI等1080p/30之複合式高清類比(模擬)視頻訊號，且向下相容！
特性

● 用1芯光纖傳輸 1 HD 視頻 + RS232 + RS485
● 最高解析度 1080P*
● 同一型號適用於單模光纖或多模光纖
● 完美的半雙工RS485光纖傳輸
● 完整的燈號指示，顯示設備目前工作狀態
● 金屬小型盒式機殼設計，節省安裝空間
● 抗EMI, RFI干擾; 靜電放電保護
● 適用於NTSC, PAL, SECAM系統
● 另備1路或4路乾接點傳輸器組，可利用RS232或RS485傳輸

* 適用於CVBS / AHD / CV I / TVI 2M_3M, 480i, 480p, 720p, 1080i, 1080p/30全系列類比視頻傳輸

應用

● CVBS / AHD / CV I / TVI CCTV視頻+控制訊號傳輸
● 安全城市監視系統
● 工業製程監看與控制
● 高速公路交通運輸監看
規格

視頻
視頻通道： 1, composite video
輸入/ 輸出阻抗： 75Ω
輸入/ 輸出位準： 1Vpp
編碼/解碼：非壓縮 9-bit
訊躁比： 70dB
視頻接頭： BNC
數據
數據通道： Duplex RS232 x1, half duplex RS485 x1
數據流量： 1000Kbps@RS232; 500Kbps@RS485
誤碼率： <1x10-9
數據接頭：
RS232: 3-pin 工業端子台
RS485: 2-pin 工業端子台
光特性
光纖芯數： 1芯光纖，單模或多模
光波長： 1310/1550nm
光功率：≤-3dBm
光接收靈敏度： ≥-22dBm
最大光耗損： 15dB
傳輸距離： 20km @ 單模光纖, 1km @ 多模光纖50/125um
光纖接頭： SC x1
物理特性
電源需求： 9~12VDC, 180mA
燈號指示：

光纖連線(綠色) 電源(紅色)	LED x 1
視頻輸入	LED x 1 @ Tx
視頻輸出	LED x 1 @ Rx
RS232 輸入(藍色) RS232 輸出(綠色)	LED x 1
RS485 輸入(藍色) RS485 輸出(綠色)	LED x 1

機殼尺寸 (mm)： 89W x52.6H x 22.8D
重量： 250g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD-H102A.TC.35	1路高解析度類比視頻 + 2路雙向數據光發射機，小型盒式
VAD-H102A.RC.35	1路高解析度類比視頻 + 2路雙向數據光接收機，小型盒式
