VAD-H400

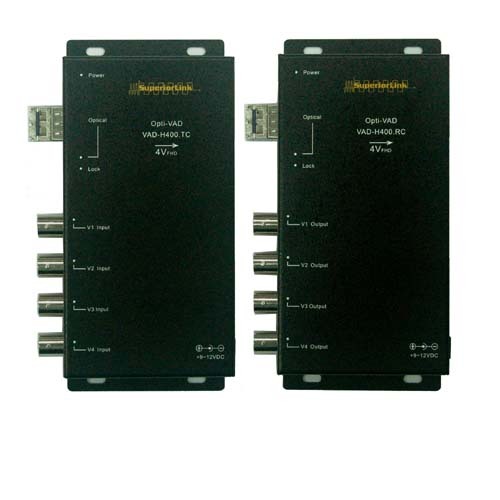

VAD-H400.TC/RC 4路高解析度類比視頻光發射接收機 (光電轉換器)

1路及4路超高速複合式HD視頻傳輸系列，以無壓縮、類比(模擬)高清視頻光纖傳輸技術，解決了複合式高清視頻在光纖傳輸時，使用者所遇到的問題，包括：彩色變黑白、畫面閃爍不穩定、色彩偏移、解析度降低、故障率高...等。

HD系列可同時傳輸 AHD、CVI、TVI等1080p/30之複合式高清類比(模擬)視頻訊號，且向下相容。
特性

● 使用一芯光纖傳輸，單模光纖或多模光纖共用
● 適用於CVBS / AHD / CV I / TVI 2M_3M, 480i, 480p, 720p, 1080i, 1080p/30全系列類比視頻傳輸
● 完整LED指示燈，顯示設備目前工作狀態
● 抗EMI、RFI干擾
● 適用NTSC, PAL, SECAM

應用

● CVBS / AHD / CV I / TVI CCTV視頻傳輸
● 精密影像光纖傳輸
● 安全城市與路口監控視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統

規格

視頻
視頻傳輸能力： 4路視頻
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位處理能力：非壓縮 10-bit
訊躁比：＞70dB
視頻接頭： BNC
光特性
光纖芯數：1芯單模
光波長：1310/1550nm
光功率： ≤-3dBm
光接收靈敏度：≥-22dBm
最大光耗損：15dB
傳輸距離：20km@單模光纖
光纖接頭：LC
物理特性
電源需求：9~12VDC, 280mA
LED指示燈：

Optical link	LED x 1
Video input	LED x 4 @ Tx
Video output	LED x 4 @ Rx
Lock	LED x 1
Power	LED x 1

機殼尺寸 (mm)：151W x27H x 86D
重量：300g
工作溫度：-20℃~+75℃
相對溼度：0~95%, 非凝結狀態下下
訂購說明

VAD-H400.TC	4路高解析度類比視頻光發射機，壁掛式機殼
VAD-H400.RC	4路高解析度類比視頻光接收機，壁掛式機殼
