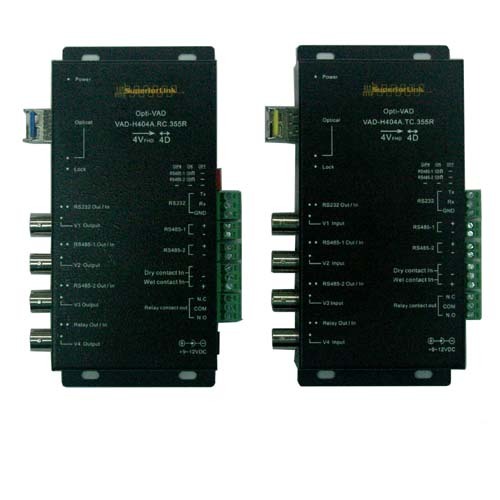

VAD-H404A.TC / RC.355R 4路高解析度 類比視頻 + 3路雙向數據 + 1路乾接點 光發射 接收機 (光瑱轉換器)
1路及4路 超高速 複合式HD視頻傳輸系列,以 無壓縮、類比(模擬)高清視頻光纖傳輸技術,解決了複合式高清視頻在光纖傳輸時,使用者所遇到的問題,包括: 彩色變黑白、畫面閃爍不穩定、色彩偏移、解析度降低、故障率高...等。
【HD視頻+數據】 增加了 2路、4路 雙向數據,可同時傳輸 AHD、CVI、TVI等1080p/30之複合式高清類比(模擬)視頻訊號,且向下相容。!
特性
● 使用一芯光纖傳輸4路即時視頻訊號及3路雙向數據及1路乾接點訊號
● 適用於CVBS / AHD / CV I / TVI 2M_3M, 480i, 480p, 720p, 1080i, 1080p/30全系列類比視頻傳輸
● 數據為1路RS232+2路獨立RS485+1路乾接點
● 完美的半雙工RS485光纖傳輸
● 內建2組RS485終端電阻,可依系統需求以指撥開關分別設定
● 金屬迷你盒式機殼設計,節省安裝空間
● 完整LED燈號指示,顯示設備目前工作狀態
● 抗EMI, RFI干擾
● 適用NTSC, PAL, SECAM
應用
● CVBS / AHD / CV I / TVI CCTV +控制/數據傳輸
● 安全城市監視 + PTZ 控制系統
● 工業製程監視
● 交通運輸監看
規格
視頻
視頻通道: 4
輸入 / 輸出阻抗: 75Ω
輸入 / 輸出位準: 1Vpp nominal
解析度: 非壓縮10-bit / 每路視頻
訊躁比: 70dB
視頻接頭: BNC
數據
數據通道: 3 路雙向
數據格式: RS232+ 2 x RS485
數據流量: DC to 500Kbps
BER: <1x10-9
數據接頭:
RS232: 3-pin 工業端子台
RS485: 2-pin 工業端子台
乾接點
數據通道: 1路雙向
接點輸入不帶電: 乾接點、開關感應器
接點輸入帶電: 5 VDC(Hi) / 0VDC(Lo)
輸出介面: NO或NC繼電器接點輸出
數據接頭: 工業端子台
光特性
光纖芯數: 1芯單模
光波長: 1310/1550nm
光功率: ≤-3dBm
光接收靈敏度: ≥-22dBm
最大光耗損: 15dB
傳輸距離: 20km@單模光纖
光纖接頭: LC
物理特性
電源需求: 9~12VDC, 320mA
指示燈號:
Optical link |
LED x 1 |
RS232 in/out |
LED x 2 |
Video input |
LED x 4 @ Tx |
1-RS485 in/out |
LED x 2 |
Video output |
LED x 4 @ Rx |
2-RS485 in/out |
LED x 2 |
Power |
LED x 1 |
Relay in/out |
LED x 2 |
Lock |
LED x 1 |
|
|
機殼尺寸 (mm): 151W x27H x 86D
重量: 300g
工作溫度: -20℃~+75℃
相對溼度: 0~95%, 非凝結狀態下
訂購說明
VAD-H404A.TC.355R |
4路高解析度 類比視頻 + 3路雙向數據 + 1路乾接點光發射機,壁掛式機殼 |
VAD-H404A.RC.355R |
4路高解析度 類比視頻 + 3路雙向數據 + 1路乾接點光接收機,壁掛式機殼 |
