RCT5-LTC-2A-RNA 同軸輻射(洩波)電纜，50-1000兆赫，箔，7 / 8，黑色非鹵化，阻燃聚烯烴護套 RCT5, RADIAX® Coaxial Radiating (Leaky) Cable

RCT5-LTC-2A-RNA

商品編號: RCT5-LTC-2A-RNA

Andrew RCT5-LTC-2A-RNA 同軸輻射(洩波)電纜，50-1000兆赫，箔，7 / 8，黑色非鹵化，阻燃聚烯烴護套 RCT5, RADIAX® Coaxial Radiating (Leaky) Cable, 50–1000 MHz, foil, 7/8 in, black non-halogenated, fire retardant polyolefin jacket

材料
護套材料	非鹵化，阻燃聚烯烴
介質材料	發泡 PE
內導體材料	銅管
護套顏色	黑色
外導體材料	銅箔

尺寸
標稱尺寸	7 / 8
直徑超過夾克，最大	二十七點六八六毫米 \|在1.090
內導體外徑	0.3720在\|9.4500毫米
外導體外徑	0.950在\|二十四點一零零毫米
光纜重量	0.28英鎊 /英尺\| 0.42公斤/米

電氣規格
工作頻段	50 - 1000兆赫
最佳工作頻率波段	70 - 960兆赫
極化	垂直
駐波安裝，典型的，50-960兆赫	1.30
駐波比上式，典型	1.43
停止樂隊	660 - 700兆赫
電纜阻抗	50歐姆 ± 2歐姆
直流電阻，內導體	0.410歐姆 /千英尺\| 1.435歐姆 /公里
直流電阻，外導體	1.036歐姆 /千英尺\| 3.400歐姆 /公里
直流試驗電壓	6000 V
絕緣電阻	100000兆歐
護套火花試驗電壓（有效值）	8000 V
峰值功率	91.0千瓦

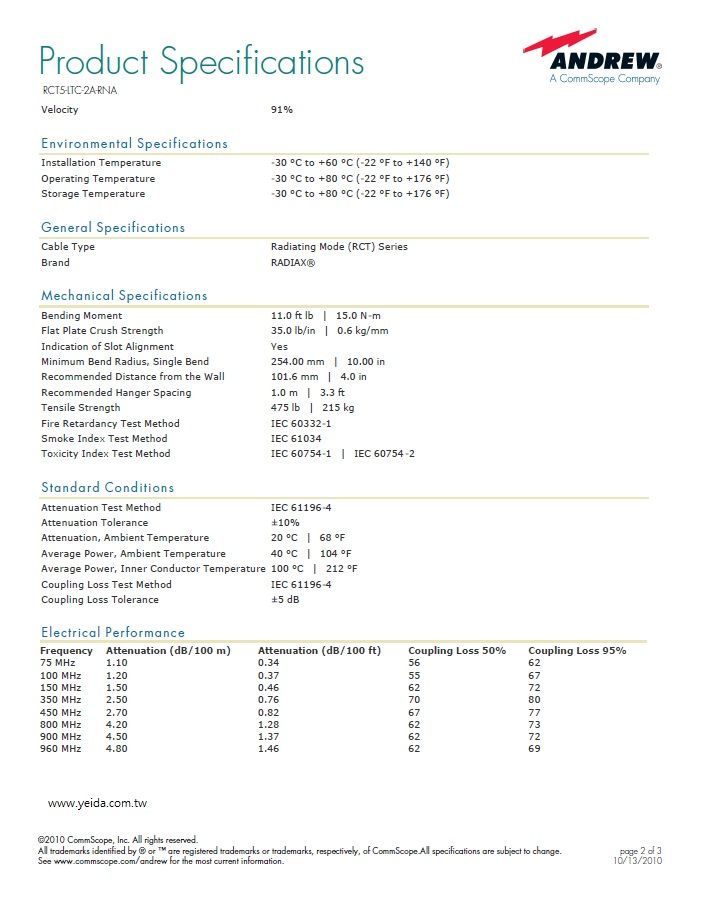

速度	91％

環境規格
安裝溫度	-30 ° C至+60℃（-22 ° F至+140 ° F）
工作溫度	-30 ° C至+80℃（-22 ° F至+176 ° F）
貯藏溫度	-30 ° C至+80℃（-22 ° F至+176 ° F）

一般規格
電纜類型	輻射模式（RCT）的系列
品牌	RADIAX ®

機械規格
彎矩	一十一點〇英尺磅\| 15.0牛頓米
平板抗壓強度	三十五點○磅 /在\| 0.6公斤/毫米
指示的槽對齊	是的
最小彎曲半徑，單彎	二百五十四點○○毫米 \| 10,00
推薦離牆	101.6毫米\| 4.0
推薦衣架間距	1.0米\| 3.3英尺
拉伸強度	四七五磅\| 215千克
耐燃性試驗方法	符合IEC 60332-1
吸煙指數測試方法	符合IEC 61034
毒性指標測試方法	符合IEC 60754-1 \|符合IEC 60754-2

標準條件
衰減測試方法	符合IEC 61196-4
衰減性	± 5％
衰減，環境溫度	20℃\| 68華氏度
平均功率，環境溫度	40℃\| 104華氏度
平均功率，內導體溫度	100℃\| 212華氏度
耦合損耗的測試方法	符合IEC 61196-4
耦合損耗公差	± 5分貝

電氣性能

頻率	衰減（dB/100米）	衰減（dB/100英尺）	耦合損耗 50％	耦合損耗 95％
75兆赫	1.10	0.34	56	62
100兆赫	1.20	0.37	55	67
150兆赫	1.50	0.46	62	72
350兆赫	2.50	0.76	70	80
450兆赫	2.70	0.82	67	77
800兆赫	4.20	1.28	62	73
900兆赫	4.50	1.37	62	72
960兆赫	4.80	1.46	62	69

法規符合性/認證

機構	分類
符合RoHS 2002/95/EC	符合
通過 ISO 9001:2008	設計，製造和/或分發本質量管理體系
