    首頁 > > 影像數據傳輸光電轉換器(Digital-Video/Data)

    YD-VAD-D801A.L1 數位式 8路視頻 + 1路雙向數據光電轉換器
    看原圖
    YD-VAD-D801A-L1

    視頻+數據光電轉換器的功能,就是在視頻傳輸功能以外,另外加上了數據訊號一起傳輸,數據訊號相對於視頻訊號,分為同向數據(代號C)、反向數據(代號B)與雙向數據(代號A)三種傳輸方向;同樣有全獨立式的SD系列與全插卡式的D系列兩種產品。

    D系列,8V1D發射與接收




    YD-VAD-D801A.L1
    數位式 8路視頻 + 1路雙向數據光電轉換器


    特性
    ●   優異的8路視頻訊號處理+1路數據傳輸
    ●   完整的LED顯示功能,使用者可清楚判別光電轉換器的工作狀態
    ●   卡片式設計,可插入YD-VAD-C2獨立式機殼,方便獨立式安裝; 亦可插入YD-VAD-C6, YD-VAD-C13或YD-VAD-C15等19”標準機箱,
         方便集中管理,美觀又節省空間
    ●   獨立式外加金屬外殼,可隔絕EMI,RFI干擾,無串音及電位差問題
    ●   適用於NTSC,PAL,SECAM等不同視訊系統


    應用
    ●   8路CCTV視頻傳輸+1路數據
    ●   求救、通知、保防等訊號傳輸
    ●   安全城市與路口視頻傳輸
    ●   工業製程監看
    ●   高速公路視頻傳輸與交通監控系統
    技術規範
    視頻

    視頻傳輸能力:8路視頻
    輸出/輸入阻抗:75Ω
    輸出/輸入位準:1Vpp 標稱值
    數位處理能力: 非壓縮 8-bit
    頻寬: 5Hz to 6.5MHz
    訊號雜訊比:≥65dB
    微分增益:≤0.8%
    微分相位:≤0.6°
    視頻接頭:BNC


    數據

    數據訊號:1路雙向數據
    數據格式:RS422/ RS485x1
    數據流量:DC to 150Kbps
    誤碼率:<1x10-9
    數據接頭:10-pin RJ45
    光特性
    光纖需求:1芯單模光纖
    光波長:1310 / 1550nm
    光輸出功率:> -12dBm
    光接收靈敏度:< -30dBm
    光傳輸損耗:18dB
    傳輸距離:30km@single mode
    光纖接頭:ST

    物理特性
    電源需求:9~12VDC,500mA
    燈號顯示:

    光纖連線正常  LED x 1 數據輸入  LED x2
    視頻輸入  LED x 8@發射機端 數據輸出  LED x2
    視頻輸出  LED x 8@接收機端 電源  LED x1
    機殼尺寸 (mm):166.5W x168D x 56H (VAD-C2)
    重量(卡+VAD-C2):300+770=1070公克
    工作溫度:-20℃~+75℃
    相對溼度:0~95%,非凝結狀態下


    訂購說明

    YD-VAD-D801A.L1.T.5    數位式8路視頻+1路雙向數據 (RS422及RS485) 光電轉換器發射機,卡式
    YD-VAD-D801A.L1.R.5 數位式8路視頻+1路雙向數據 (RS422及RS485) 光電轉換器接收機,卡式
    YD-VAD-C1  獨立式1槽機匣,630公克
    ※其他安裝模式,請參考如下機構選配

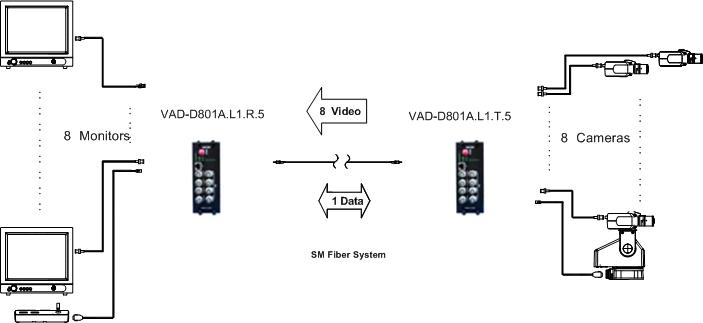

    應用圖示


    機構選配

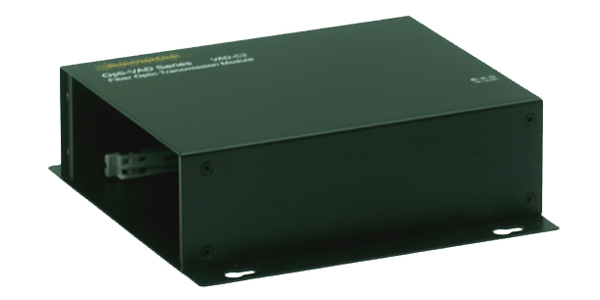

    YD-VAD-C2

    獨立式2槽機匣
    外型尺寸 (mm):166.5W x 168D x 56H

    YD-VAD-C6

    6+1槽機箱19”/3RU,需插VAD-PS15XX卡式電源供應器
    外型尺寸 (mm):255W x 280D x 134H


    YD-VAD-C13

    13+2槽機箱19”/3RU,需插VAD-PS15XX卡式電源供應器
    外型尺寸 (mm):483W x 280D x 134H

    YD-VAD-C15

    15+1槽機箱19”/3RU,需插VAD-PS15XX卡式電源供應器
    外型尺寸 (mm):483W x 280D x 134H
