30022455

商品編號: Canare-481U-820AQ

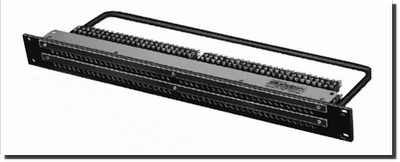

音頻(Audio)Bantam專用跳線盤

★★★★商品說明★★★★

跳線盤插座採用了鋁合金製成的十字型接觸方式，減少接觸上的問題。


481U跳線盤可以藉由改變螺絲位置，將面板內縮25mm。

型號	說明	連接接頭
481U-820AQ	Bantam 跳線盤 (焊接型)	820AQ×96

Bantam 跳線盤
481U-820AQ

Bantam 跳線盤
48-12A/820AQ/EIA

BC*M 組合式電纜

481U-820AQ

48-12A/820AQ/EIA

■ 音頻跳線盤總附件

Bantam Jack 820AQ

安裝孔尺寸

■ 跳線放置架

可整齊存放跳接線，可安裝於牆上或機櫃外側(一個放置架可存放50條跳接線)。

■ Polysand(6000AQ)

快速、有效地清除跳線接頭上的氧化層。尺寸：286×150 mm
*對PJ748和743
**對於佳耐美模壓型 Bantam跳線，不需要 Polysand砂紙。

■ 組合式跳線箱

使用更小型的音頻插座，實現了高密度的音頻跳線盤，在1U機櫃面板裏，上下2層共可安裝96個插座，在廣播電台和錄音室的音頻系統中，被廣泛的使用。

■ 音頻跳線盤接線方式功能說明

上層的單體通常作用於訊號輸出，下層的單體通常作用於訊號輸入，客戶可選擇下列三種連接方式。

上下單體的接線方式：


	F 全通接線方式
	無跳線接頭插入時，上層(輸出)與下層(輸入)相導通，當跳線接頭插入上層插座時，可以獲得輸出訊號，同時斷開與下層跳線插座的連接，此時下層插座插入接頭，可以輸入訊號，這時訊號不會與上層插座相連接。


	H 半通接線方式
	無跳線接頭插入時，上層(輸出)與下層(輸入)相導通當跳線接頭插入上層插座時，可以獲得輸出訊號，同時與下層跳線插座相導通，此時訊號可由上下層插座獲得，如在下層插座插入假接頭，可防止訊號接入下層插座此時下方插座插入跳線接頭，可輸入訊號，這時訊號不會與上層插座相連接。


	W 雙通接線方式
	無跳線接頭插入時，上層(輸出)與下層(輸入)相導通當跳線接頭插入上層插座時，可以獲得輸出訊號，同時與下層跳線插座相導通，此時訊號可由上下層插座獲得，在下層插座插入假接頭可防止訊號接入下層插座。在下層插座插入另一個跳線接頭，可輸入訊號，請注意這時訊號同時與上層插座相連接，為防止這種情況發生可在上層插座接入假接頭。
