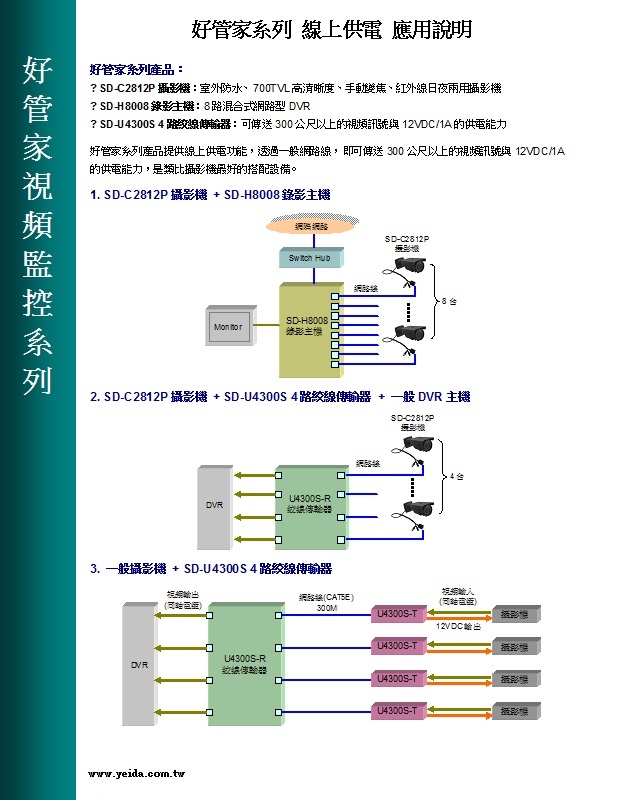

好管家系列 線上供電 應用說明
好管家系列產品:
● SD-C2812P攝影機:室外防水、700TVL高清晰度、手動變焦、紅外線日夜兩用攝影機
● SD-H8008錄影主機:8路混合式網路型DVR
● SD-U4300S 4路絞線傳輸器:可傳送300公尺以上的視頻訊號與12VDC/1A的供電能力
好管家系列產品提供線上供電功能,透過一般網路線,即可傳送300公尺以上的視頻訊號與12VDC/1A的供電能力,是類比攝影機最好的搭配設備。

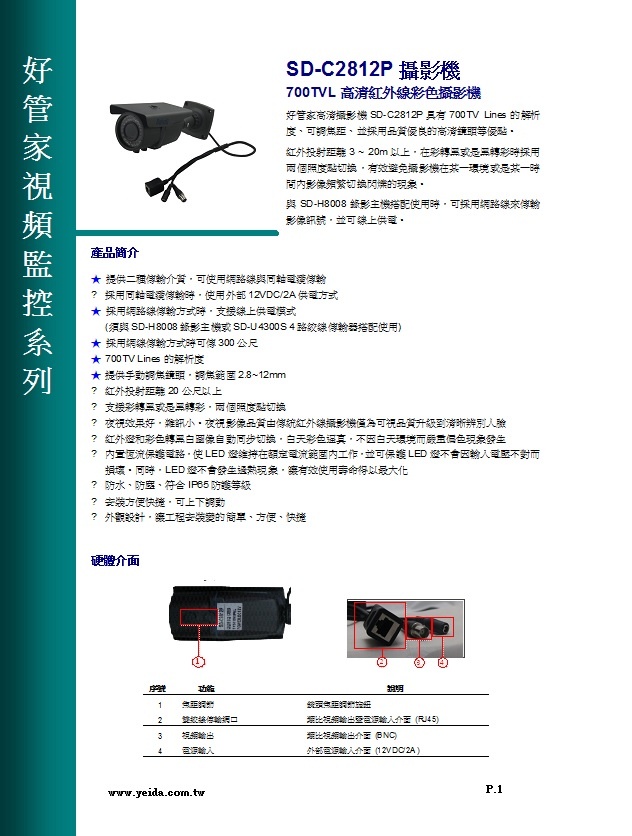

SD-C2812P攝影機
700TVL高清紅外線彩色攝影機
好管家高清攝影機SD-C2812P具有700TV Lines的解析度、可調焦距、並採用品質優良的高清鏡頭等優點
紅外投射距離3 ~ 20m以上,在彩轉黑或是黑轉彩時採用兩個照度點切換,有效避免攝影機在某一環境或是某一時間內影像頻繁切換閃爍的現象
與SD-H8008錄影主機搭配使用時,可採用網路線來傳輸影像訊號,並可線上供電
產品簡介
★ 提供二種傳輸介質,可使用網路線與同軸電纜傳輸
● 採用同軸電纜傳輸時,使用外部12VDC/2A供電方式
★ 採用網路線傳輸方式時,支援線上供電模式
(須與SD-H8008錄影主機或SD-U4300S 4路絞線傳輸器搭配使用)
★ 採用網線傳輸方式時可傳300公尺
★ 700TV Lines的解析度
★ 提供手動調焦鏡頭,調焦範圍2.8~12mm
● 紅外投射距離20公尺以上
● 支援彩轉黑或是黑轉彩,兩個照度點切換
● 夜視效果好,雜訊小。夜視影像品質由傳統紅外線攝影機僅為可視品質升級到清晰辨別人臉
● 紅外燈和彩色轉黑白圖像自動同步切換,白天彩色逼真,不因白天環境而嚴重偏色現象發生
● 內置恆流保護電路,使LED燈維持在額定電流範圍內工作,並可保護LED燈不會因輸入電壓不對而損壞。同時,LED燈不會發生過熱現象,讓有效使用壽命得以最大化
● 防水、防塵、符合IP65防護等級
● 安裝方便快捷,可上下調動
● 外觀設計,讓工程安裝變的簡單、方便、快捷 |
|
|
|
|
|
|

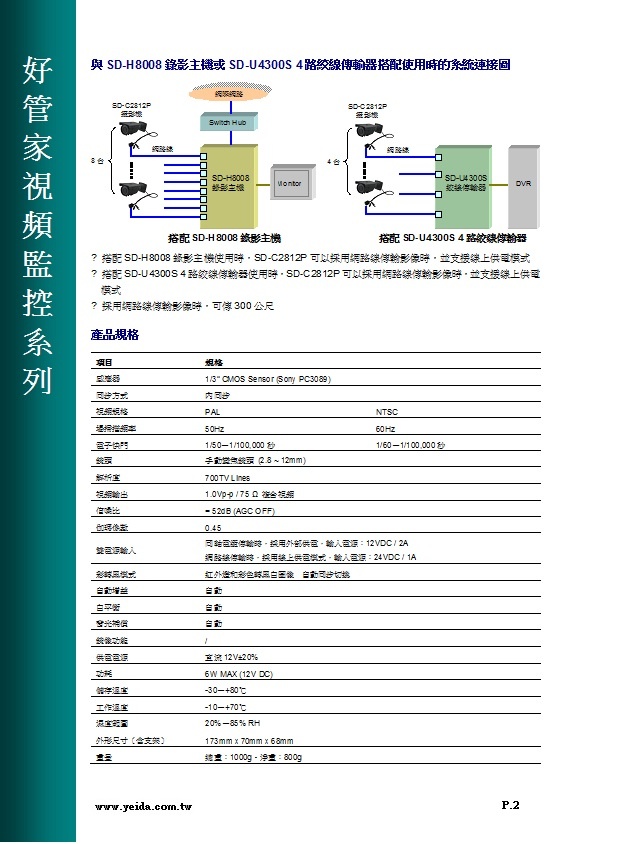

搭配SD-H8008錄影主機 搭配SD-U4300S 4路絞線傳輸器
● 搭配SD-H8008錄影主機使用時,SD-C2812P可以採用網路線傳輸影像時,並支援線上供電模式
● 搭配SD-U4300S 4路絞線傳輸器使用時,SD-C2812P可以採用網路線傳輸影像時,並支援線上供電模式
● 採用網路線傳輸影像時,可傳300公尺
產品規格
項目 |
規格 |
感應器 |
1/3” CMOS Sensor (Sony PC3089) |
同步方式 |
內同步 |
視頻規格 |
PAL |
NTSC |
場掃描頻率 |
50Hz |
60Hz |
電子快門 |
1/50~1/100,000秒 |
1/60~1/100,000秒 |
鏡頭 |
手動變焦鏡頭 (2.8 ~ 12mm) |
解析度 |
700TV Lines |
視頻輸出 |
1.0Vp-p / 75 Ω 複合視頻 |
信噪比 |
≥ 52dB (AGC OFF) |
伽瑪係數 |
0.45 |
雙電源輸入 |
同軸電纜傳輸時,採用外部供電,輸入電源:12VDC / 2A
網路線傳輸時,採用線上供電模式,輸入電源:24VDC / 1A |
彩轉黑模式 |
紅外燈和彩色轉黑白圖像 自動同步切換 |
自動增益 |
自動 |
白平衡 |
自動 |
背光補償 |
自動 |
鏡像功能 |
/ |
供電電源 |
直流12V±20% |
功耗 |
6W MAX (12V DC) |
儲存溫度 |
-30~+80℃ |
工作溫度 |
-10~+70℃ |
濕度範圍 |
20%~85% RH |
外形尺寸(含支架) |
173mm x 70mm x 68mm |
重量 |
總重:1000g、淨重:800g |
|
|
|
|
