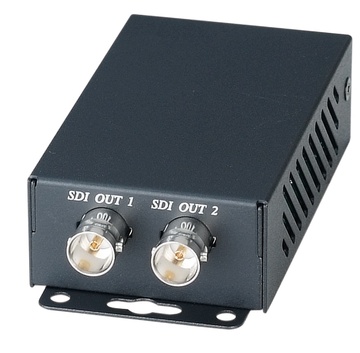

    SR02E HD-SDI中繼器 HD-SDI Repeater
    看原圖
    		代碼 YSCT-SR02E

    HD-SDI中繼器

    商品特點:
    • SR02E 為 3G/HD SDI 之中繼器
    • 支援 SMPTE  259M，292M，424M
    • HD 訊號可延伸 200 公尺
    • 具有 2 個 SDI 輸出，輸出可作為分配或中繼器使用
    • 具有自動等化 (Equalizer) 功能，可增加接收距離與穩定性
    • 具有時脈重整 (Reclocker) 功能，可增加長距離輸出訊號品質
    　

    SR02E
    支援規格 SMPTE 259M – SD-SDI (270 Mbps)
    SMPTE 292M – HD-SDI (1.485 Gbps)
    SMPTE 424M – 3G-SDI (2.97 Gbps)
    SDI 輸入/輸出端子

    BNC x 3 (75Ω)
    最大消耗電流

    500mA
    電源變壓器

    DC 5V 1A
    環境規格

    工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%
    尺寸            mm

    48.7 x 140.3 x 25.2
    重量              g

    160

    HD-SDI Repeater

    Specifications:

    SR02E is a economic repeater for HD-SDI links operating with 75Ω coax cable.  With 1 input  2 output distributor function to allow two monitors display with one HD-CCTV camera.   It could be also doing chainable function to next SR02E repeater for longer distance application.

    Features:

    • Extend HD SDI signal over 75Ω coax cable up to 200M.

    • Support SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M).

    • Built in 2 output HD-SDI distribution function.

    • Support video signal NTSC, PAL, 720p, 1080i, 1080p.

    • Reclocker to resynchronize the signal—bringing it back to its original condition.

    • Compact size for easy installation.

    ITEM NO.

    SR02E

    SDI Standard Protocol

    SMPTE 259M - SDI(270 Mbps)
    SMPTE 292M - HD-SDI(1.485 Gbps)
    SMPTE 424M - 3G-SDI(2.97 Gbps)

    Output/ Input Connector

    BNC x 3 (75Ω)

    Power Supply

    DC 5V 1A

    Power Consumption

    500 mA (Max)

    Temperature

    Operation: 0 to 55℃, Storage: -20 to 85℃, Humidity: up to 95%

    Dimensions       mm

    48.7 x 140.3 x 25.2

    Weight             g

    160

    　

    Max. distance via high quality 75Ω Coaxial Cable ( Belden 1505A,1694A RG6U Testing)

    From SDI source

    To SDI monitor

    SD resolution (270Mbps: 480i,576i )

    400M

    400M

    HD resolution (1.45Gbps: 720p,1080i,1080p@24/25/30Hz  )

    200M

    200M

    Full HD resolution (2.97Gbps: 1080p@50/60Hz)

    100M

    100M


    Max. distance via high quality 75Ω Coaxial Cable ( Belden 1505A RG59 Testing)

    From SDI source

    To SDI monitor

    SD resolution (270Mbps: 480i,576i )

    300M

    300M
    HD resolution (1.45Gbps: 720p,1080i,1080p@24/25/30Hz  )

    150M

    150M
    Full HD resolution (2.97Gbps: 1080p@50/60Hz)

    80M

    80M
