    首頁 > > ALPHA-MIL-DTL-22759 軍規電子線

    ALPHA-MIL-DTL-22759/11 AT141927 600V 200 CA Prop 65, SAE AS22759/11 軍規電子線
    看原圖
    		ALPHA-AT141927


    商品編號: ALPHA-AT141927, google, yahoo, msn

    ALPHA-MIL-DTL-22759/11 AT141927 600V 200 CA Prop 65, SAE, AS22759/11, 軍規電子線

    AlphaAT121925, AlphaAT141927, AlphaAT161929, AlphaAT181930, AlphaAT201932,

    AlphaAT221934, AlphaAT241936, AlphaAT261938

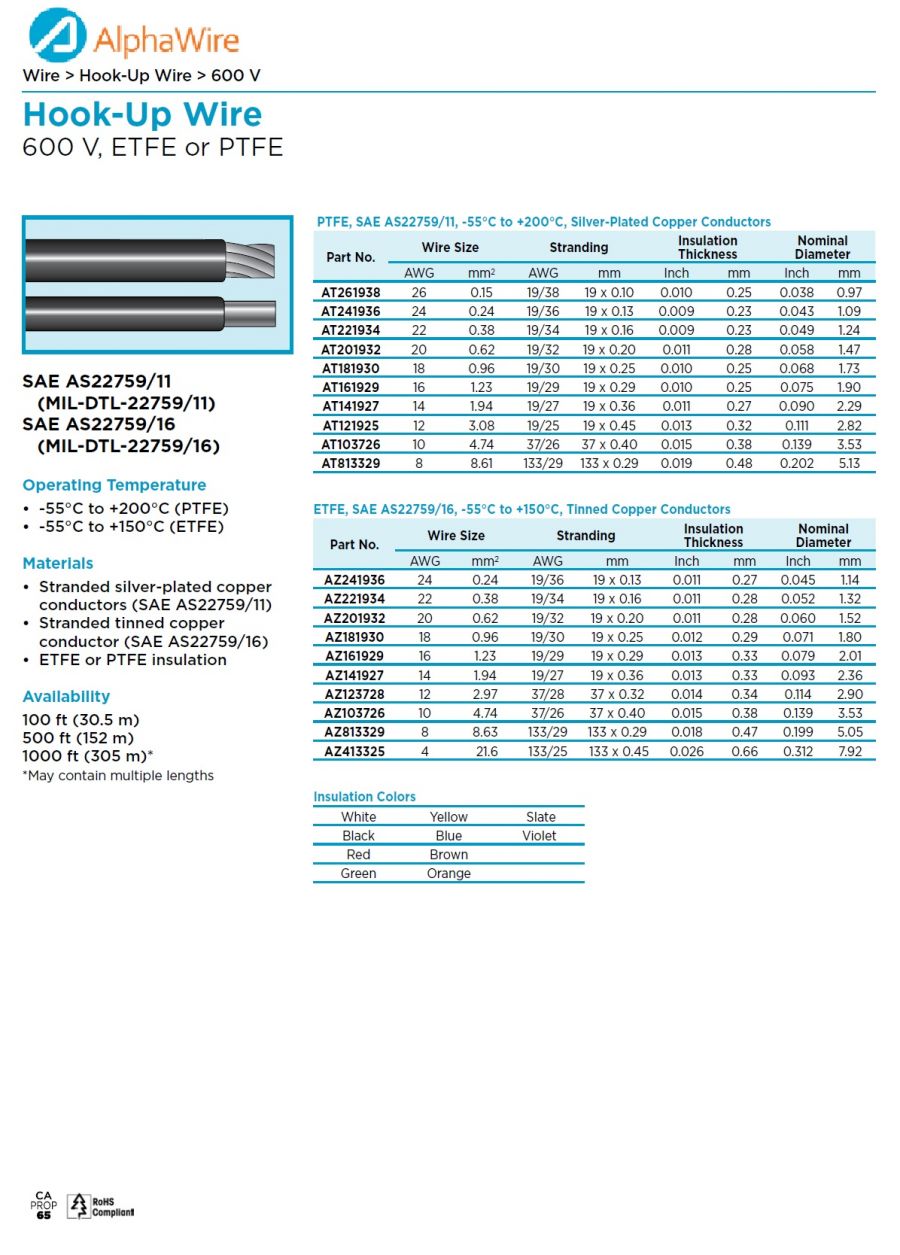

    Hook-Up Wire
    600 V, ETFE or PTFE


    SAE AS22759/11 (MIL-DTL-22759/11)
    SAE AS22759/16 (MIL-DTL-22759/16)
    Operating Temperature
    • -55°C to +200°C (PTFE)
    • -55°C to +150°C (ETFE)
    Materials
    • Stranded silver-plated copper conductors (SAE AS22759/11)
    • Stranded tinned copper conductor (SAE AS22759/16)
    • ETFE or PTFE insulation
    Availability
    100 ft (30.5 m)
    500 ft (152 m)
    1000 ft (305 m)*
    *May contain multiple lengths

    1) Component 1 1 X 1 HOOKUP 　
    a) Conductor 14 (19/27) AWG SPC 0.069
    b) Insulation 0.0105" Wall, Nom. PTFE 0.090+/- 0.002
    (1) Color(s) WHITE, BLACK, RED, GREEN, YELLOW, BLUE, BROWN
    ORANGE, SLATE, VIOLET
    ProductIndustryApprovals
    1) Other SAE-AS22759/11 200°C / 600 VRMS
    ProductEnvironmental
    1) EU Directive 2002/95/EC(RoHS):
    　 All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
    2) California Proposition 65: The outer surface materials used in the manufacture of this part meet the requirements of California Proposition 65.
    ProductProperties
    Physical & Mechanical Properties
    1) Temperature Range -55 to 200°C
    2) Bend Radius 10X Cable Diameter
    3) Pull Tension 30 Lbs, Maximum
    Electrical Properties (For Engineering purposes only)
    1) Voltage Rating 600 VRMS
    2) Inductance 0.03 µH/ft, Nominal
    3) Conductor DCR 2.8 Ω/1000ft @20°C, Nominal
    ProductOther
    Packaging Flange x Traverse x Barrel (inches)
    a) 1000 FT 6.5 x 6 x 1.9 Max. 3 separate pieces; Min length/piece 100 FT.
    b) 500 FT 6.5 x 4 x 2.5 Max. 2 separate pieces; Min length/piece 100 FT.
    c) 100 FT 3.5 x 3 x 1.125 Continuous length
    d) Bulk(Made-to-order) 　
    　 [Spool dimensions may vary slightly]

    满足您的一切连接需要

    Alpha 制造的各类电子连接线，总有一款满足您的应用需要——无论是普通到一个监控环境下的控制柜，还是专业到工厂车间里的机床、高温烘箱或现场施工设备。

    主要特点：

    • 多股绞合或实心祼铜或镀锡铜芯线，及满足特殊应用需求的其它镀层
    • 绝缘层采用不同颜色标识
    • 遵守 UL、CSA 和 Mil 规范
    • 小盘卷仅 100 英尺长，方便运输
    • 采用低磨损无差异设计，便于搬运、剥线和端接
    • 绝缘材料众多
    符合性证明
    敬启者：
    Alpha Wire 部件号：AT141927
    AT141927 ，符合RoHS标准，以 2005/7/1 的生产为开始
    兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。
    危险物质 最大控制值
    铅 按重量计算不得超过0.1% (1000 ppm)
    汞 按重量计算不得超过0.1% (1000 ppm)
    镉 按重量计算不得超过0.01% (100 ppm)
    六价镉 按重量计算不得超过0.1% (1000 ppm)
    聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
    聚溴二苯醚 (PBDE) 　
    台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
    Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。
    Alpha Wire 公司授权代表签字：

      Part # Voltage AWG Stranding Insulation Thickness Nominal Diameter Insulation Material Applicable Specifications
    AlphaAT121925 600  12  19/25  0.0105  0.111  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT141927 600  14  19/27  0.0105  0.09  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT161929 600  16  19/29  0.0103  0.078  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT181930 600  18  19/30  0.011  0.072  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT201932 600  20  19/32  0.011  0.062  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT221934 600  22  19/34  0.0095  0.051  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT241936 600  24  19/36  0.009  0.043  PTFE  CA Prop 65, SAE AS22759/11
    AlphaAT261938 600  26  19/38  0.009  0.038  PTFE  CA Prop 65, SAE AS22759/11
