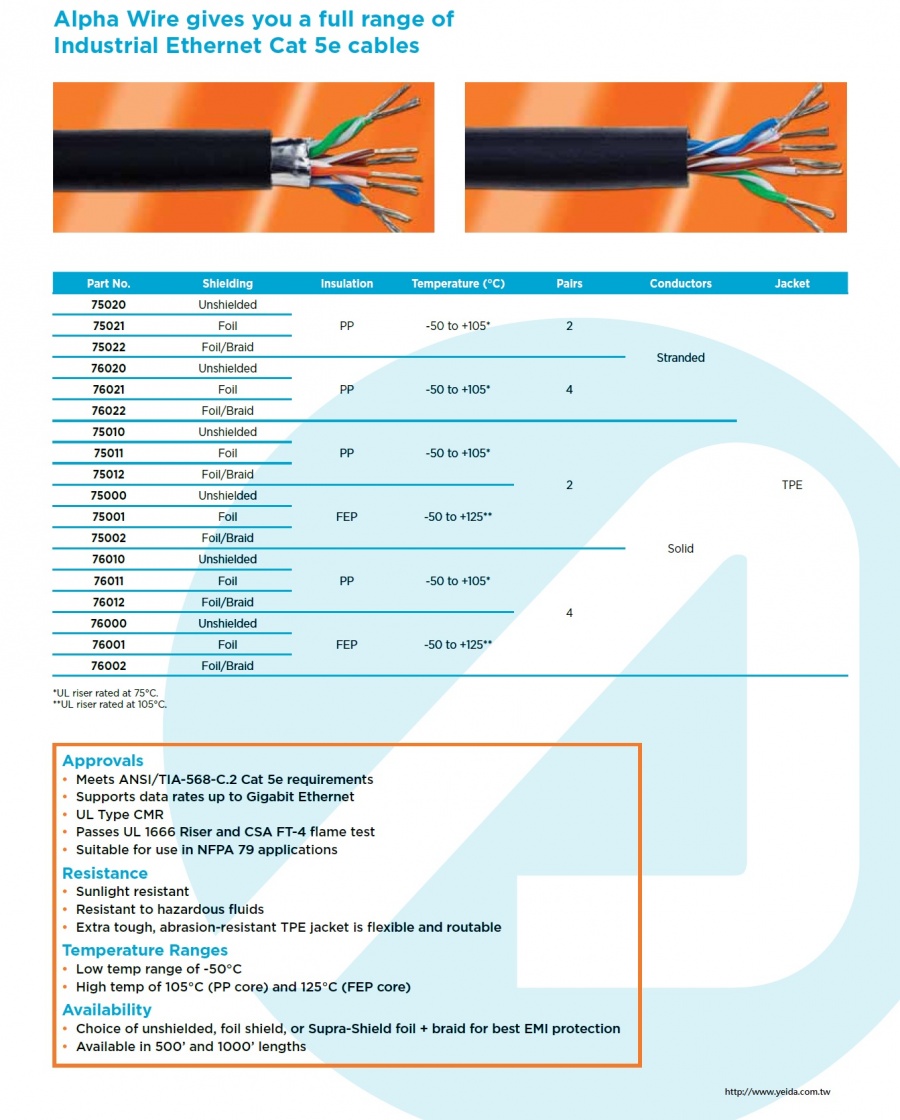

ALPHA- Industrial Ethernet Cat 5e cables Awg24(7/32 ) x 2PR FOIL Shield PP-TPE (-50 to +105) 2對多股絞線柔性鋁箔隔離CAT-5E 工業級網路線宜大電線有限公司

ProductConstruction

Diameters (In)

1) Component 1

2 X 1 PAIR

a) Conductor

24 (7/32) AWG BC

0.024

b) Insulation

0.011" Wall, Nom. Polypropylene (PP)

0.044

(1) Color(s)

Pair	Color	Pair	Color	Pair	Color
1	BLU - WHT/BLU	2	ORG - WHT/ORG

c) Pair

2/Cond Cabled Together

(1) Lay Length:

Various Lay

2) Cable Assembly

2 Components Cabled

a) Twists:

4.0 Twists/foot (min)

b) Core Wrap

Clear Mylar Tape, 25% Overlap, Min.

3) Shield:

Alum/Mylar Tape, 25% Overlap, Min.

a) Foil Direction

Foil Facing In

b) Drain Wire

24 (7/32) AWG TC

4) Jacket

0.035" Wall, Nom.,TPE

0.310 (0.320 Max.)

a) Color(s)

BLACK

b) Ripcord

Nylon

c) Print

ALPHA WIRE-* P/N 75021 2PR 24 AWG
XTRAGUARD(R) INDUSTRIAL ETHERNET (UL) C(UL) TYPE
CMR 105C FT4 ANSI/TIA-568-C.2 CAT5E VERIFIED
ROHS (SEQUENTIAL FOOTAGE MARKING)
* = Factory Code

ProductIndustryApprovals

ProductEnvironmental

ProductProperties

Physical & Mechanical Properties
1) Temperature Range	-50 to 105°C
2) Bend Radius	8X Cable Diameter
3) Pull Tension	17.6 Lbs, Maximum
4) Sunlight Resistance	Yes
Electrical Properties	(For Engineering purposes only)
1) Voltage Rating	300 V_RMS
2) Characteristic Impedance	100 Ω +/- 15
3) Mutual Capacitance	5.6 nf/100m Max
4) Velocity of Propagation	70 % Nom.
5) Conductor DCR	9.38 Ω/100m @20°C, Max
6) Skew	45 ns/100m, Max
7) Pair to Ground Unbalance	330 pf/100m, Max
8) DC Unbalance of a Pair	5%, Max
9) Insertion Loss, Max dB/100m	2.4 @ 1 MHz
	4.9 @ 4 MHz
	6.9 @ 8 MHz
	7.8 @ 10 MHz
	9.9 @ 16 MHz
	11.1 @ 20 MHz
	12.5 @ 25 MHz
	14.1 @ 31.25 MHz
	20.4 @ 62.5 MHz
	26.4 @ 100 MHz

ProductOther

符合性证明

敬启者：

Alpha Wire 部件号：75021

75021，符合RoHS标准，以 2012/3/21 的生产为开始

兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。

危险物质	最大控制值
铅	按重量计算不得超过0.1% (1000 ppm)
汞	按重量计算不得超过0.1% (1000 ppm)
镉	按重量计算不得超过0.01% (100 ppm)
六价镉	按重量计算不得超过0.1% (1000 ppm)
聚溴联苯 (PBB)	按重量计算不得超过0.1% (1000 ppm)
聚溴二苯醚 (PBDE)
台卡二苯醚	按重量计算不得超过0.1% (1000 ppm)

Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。

Alpha Wire 公司授权代表签字：

技术及质保部总监 Dave Watson

2012/4/22
