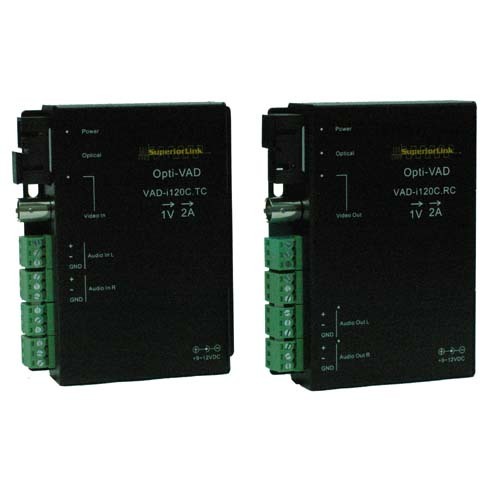

VAD-i120C.TC / RC 數位式1路類比視頻 + 2路平衡式音頻 光發射機及光接收機
視頻+音頻光電轉換器(光端機),設計為傳輸傳統類比(模擬)視頻訊以及2路與視頻同向的平衡式音頻訊號,視頻訊號解析度為480i, 480p,音頻訊號則為極優異的低噪音、低失真、高動態範圍與高取樣率的音頻處理,適合全音域因頻傳輸。
特性
● 用1芯光纖傳輸1路類比視頻 + 2路同向平衡式音頻
● 最高54MHz 取樣率, 適用於480i、480p等類比視頻訊號傳輸
● 及低音頻失真率: 0.000022%
● 低音頻噪音: 1.3nV/
● 24-bit A/D 轉換, 192KHz 取樣率, 114dB 動態範圍
● 2路平衡式高音質訊號處理及傳輸
● 同一型號適用於單模光纖或多模光纖
● 完整燈號指示,顯示設備目前工作狀態
● 金屬小型盒式機殼設計,節省安裝空間
● 抗EMI, RFI干擾; 靜電放電保護
● 適用於NTSC, PAL, SECAM系統
應用
● 高解析度CCTV 視頻+同向高音質平衡式音頻傳輸
● 教學廣播系統
● 機場、車站等公眾視頻及音頻廣播傳輸
● 工作室的視頻和音頻傳輸
● DVD 撥放器輸出傳輸
規格
視頻
視頻通道: 1, composite video
輸入/輸出阻抗: 75Ω
輸入/輸出位準: 1Vpp
編碼/解碼: 非壓縮 10-bit
取樣率: 54MHz
訊躁比: 65dB
視頻接頭: BNC
音頻
音頻通道: 2路單向
輸入阻抗: 34MΩ
輸入位準: -8V ~ +8V
開迴路增益, dc 78dB
輸出阻抗: <100Ω
輸出擺幅@2KΩ: V+/ V-: -8V/+8V
編碼/解碼: 24-bit
頻寬: 10Hz~20kHz
取樣率: 192KHz
THD+N, 0dB: -105dB
音頻接頭: 3-pin 工業端子台 / 每路
光特性
光纖芯數: 1芯光纖,單模或多模
光波長: 1310/1550nm
光功率:≤-3dBm
光接收靈敏度:≥-22dBm
最大光耗損: 15dB
傳輸距離: 20km @ 單模光纖, 3km @ 多模光纖
光纖接頭: SC x1
物理特性
電源需求: 9~12VDC, 200mA
燈號指示:
Lock |
LED x 1 @ Rx |
Audio input |
LED x 2 @ Tx |
Power |
LED x 1 |
Audio output |
LED x 2 @ Rx |
Video input |
LED x 1 @ Tx |
|
|
Video output |
LED x 1 @ Rx |
|
|
機殼尺寸 (mm): 87.9W x103.5H x 22.9D
重量: 250g
工作溫度: -20℃~+75℃
相對溼度: 0~95%, 非凝結狀態下
訂購說明
VAD i120C.TC
VAD i120C.RC |
數位式1路類比視頻 + 2路平衡式音頻 光發射機,小型盒式
數位式1路類比視頻 + 2路平衡式音頻 光接收機,小型盒式 |
